TI德州仪器 LTM8080 (single output) 产品介绍
2026-04-14
0次
说明
- 集成开关降压型稳压器提供支持的双 LDO
- 具有集成式 EMI 降噪功能的低噪声 Silent Switcher® 架构
- 符合 CISPR22 B 级和 CISPR25 5 级标准

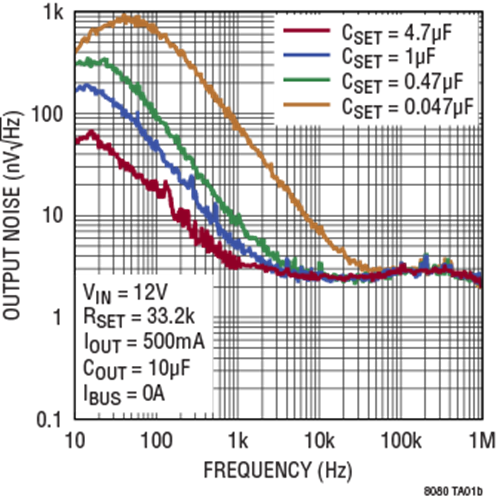

- 超低输出 RMS 噪声：<1μVRMS（10Hz 至 100kHz）
- 超低输出点噪声：10kHz 时为 2nV/√Hz
- 超高 PSRR：100kHz 时为 80dB
- 宽输入电压范围：3.5V 至 40V
- 宽输出电压：0V 至 8V
- 双 500mA 连续电流，TA = 85°C
- 可最大限度减少功率损耗的电压跟踪功能
- 具有 ±1% 初始精度的 100μA SET 引脚电流
- 可选的开关频率：200kHz 至 2.2MHz
- 外部同步
- 可编程电源正常
- 可并联以实现更低的噪声和更高的电流
- 9mm × 6.25mm × 3.32mm BGA
特性
LTM8080 是一款 40VIN, 双 500mA 或单 1A 超低噪声超高 PSRR μModule® 稳压器。LTM8080 具有级联架构，其中包含一个 40VIN 降压型 Silent Switcher 稳压器，该稳压器具有双高性能低压降线性稳压器所需的集成式 EMI 降噪功能。双 LDO 采用 ADI’ 的超低噪声和超高 PSRR 架构，为噪声敏感型应用供电。LTM8080 是一款包含 Switcher 和 LDO 的集成式解决方案，这有两个优点，既可以保持小尺寸，也可以显著降低 PCB 布局敏感性。
此封装包括控制器、电源开关、电感器和配套组件。此外，LTM8080 还有内置电压跟踪功能，此功能可自动将 VBUS 设置为 2.5V 的标称值或比 VOUT1 高 1V 的值（以较高者为准），从而实现出色的噪声性能并使功耗最小化。
LTM8080 封装在耐热性能增强型紧凑式 (9mm × 6.25mm × 3.32mm) 超模压球栅阵列 (BGA) 封装中，这种封装适合通过标准表面贴装设备进行自动装配，并且符合 RoHS。
应用
- RF 电源：PLL、VCO、混频器、LNA
- 极低噪声仪器仪表
- 高速/高精度数据转换器
- 医疗应用：成像、诊断
受美国专利保护，包括11258356B2。
参数
类型 | 描述 |
工业自动化技术 (IAT) | 状态监控的振动检测 |
仪器仪表和测量 | 自动化测试设备 |
