TI德州仪器 MAX20017 产品介绍
2026-04-14
0次
说明
- 超小尺寸的高性能集
- 高效率 DC-DC 转换器
- 高达 3A 输出电流
- 工作电源电压为 2.7V 至 5.5V
- 电阻可调或出厂预设输出电压
- 可同步 2.2MHz 开关频率
- 使能输入
- 复位输出
- 扩频使能输入
- 强制 PWM 和跳跃模式•电流模式架构
- 3mm x 3mm x 0.85mm 10 引脚 TDFN
- 高精度
- 可选过压/欠压阈值
- OV/UV 精度为 ±1.5%
- 输出电压精度为 ±1.5％
- 出色的负载-瞬态性能
- 过温和短路保护
- 工作温度范围为 −40°C 至 +125°C
- 诊断和冗余电路
- 符合 ASIL B 标准
- 冗余基准
- 复位时检测短接引脚
特性
MAX20015–MAX20018系列是符合ASIL B标准的高效开关稳压器，可在0.5V至3.8V范围内提供高达3A的负载电流。这些器件采用2.7V至5.5V的输入工作电压，非常适合板载负载点和后调节应用。整个负载、线路和温度范围内的输出总误差小于±1.5%。
这些器件采用固定频率PWM工作模式，开关频率为2.2MHz。高频操作支持全陶瓷电容设计，可采用小型外部元件。
低电阻片内开关确保重负载时具有高效率，同时尽可能减少关键电感，使其布局比分立解决方案更简单。遵循简单的布局和尺寸要求可确保新设计一次成功。

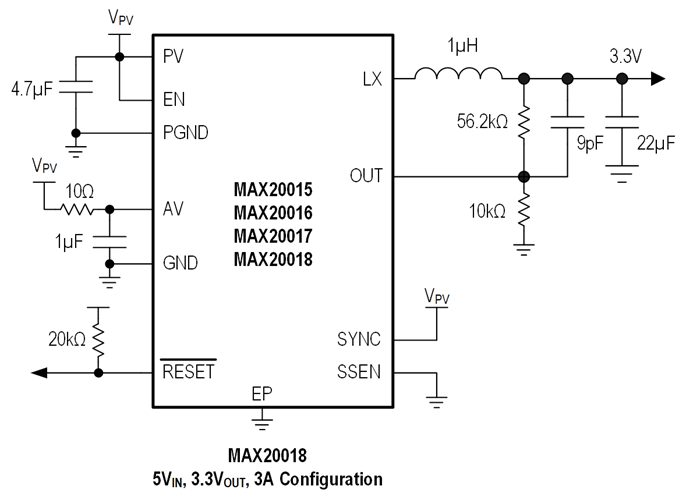

这些器件提供使能输入、扩频使能输入和RESET输出。输出电压可出厂时预设，客户无需使用昂贵的0.1％电阻即可实现±1.5％的输出电压精度。此外，通过在具有0.5V内部基准电压的反馈端使用两个外部电阻，可以将输出电压设置为任何客户设定值。这些器件提供工厂可编程的软启动和复位保持时间。
10引脚TDFN裸露焊盘器件具有过热关断和过流限制功能。所有器件的工作环境温度范围为-40°C至+125°C。
应用
- 汽车电子
- 负载点(PoL)
