TI德州仪器 MAX15258 产品介绍

2026-04-14 0次

说明

宽工作范围
- 用于升压配置的输入电压范围为8V至76V，用于反相降压-升压配置的输入电压范围为-8V至-76V
- 除输入电压之外，输出电压范围为3.3V至60V
- 支持单相/双相/三相/四相操作
- 工作温度范围：–40°C至+125°C
高集成度缩小了设计尺寸
- 多相多控制器同步和交错
- 输出电压检测电平转换器

I²C 数字接口
- 可编程内部 V_REF
- 可编程过流故障限值
- 回读功能用于V_IN、V_OUT和相电流报告
- 故障状态

特性

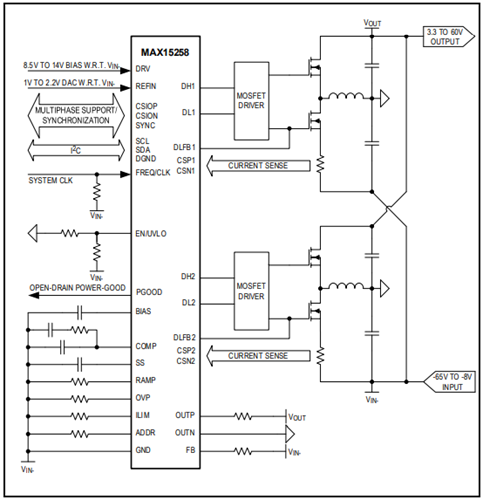

MAX15258是一款具有I²C数字接口的高压、多相升压控制器，可在单相或双相升压/反相-降压-升压配置中支持多达两个MOSFET驱动器和四个外部MOSFET。两个器件可以堆叠起来实现三相或四相操作。配置为反相-降压-升压转换器时，MAX15258具有一个内部高压FB电平转换器，用于对输出电压实施差分检测。输出电压可通过1V至2.2V REFIN或I²C数字接口进行动态设置。

开关频率的控制方式是通过外部电阻来调节内部振荡器，或将稳压器与外部时钟同步。该器件可支持120kHz至1MHz的开关频率。当两个器件堆叠成为用于三相或四相操作的控制器目标时，需要连接两个器件的SYNC引脚以确保时钟同步和相位交错。该控制器具有专门的使能/输入欠压闭锁(EN/UVLO)引脚，用于进行灵活的电源时序配置。

MAX15258有一个专门用来调节内部斜率补偿的RAMP引脚。该器件具有可调的过流保护功能。该器件集成了电流检测放大器，可准确测量外部检测电阻上的每相电流，从而实施准确的相位均流。该控制器还提供输出过压、输入欠压和热关断保护功能。

应用
