TI德州仪器 LT8608S 产品介绍

2026-04-14 0次

说明

Silent Switcher^® 2 架构
- 可在任何 PCB 上实现超低 EMI/EMC 发射
- 消除了 PCB 布局敏感性
- 内部旁路电容器可降低发射的 EMI
- 可选的扩频调制功能
宽输入电压范围：3.0V 至 42V
超低静态电流 Burst Mode^® 操作：
- <将 12V_IN 调节到 3.3V_OUT 时 I_Q 为 3μA
- 输出纹波 < 10mV_P-P

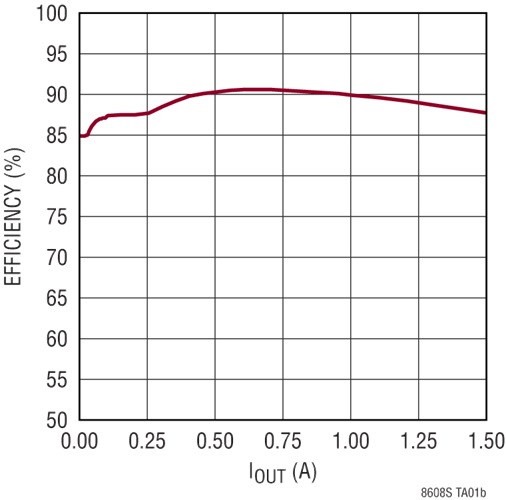

高效 2MHz 同步操作：
- >0.75A 时效率为 90%，12V_IN 可获得 5V_OUT
1.5A 连续输出电流
快速最短开关接通时间：35ns
可调并且可同步：200kHz 至 2.2MHz
允许使用小型电感器
低压差
峰值电流模式操作
内部补偿
输出软启动和追踪

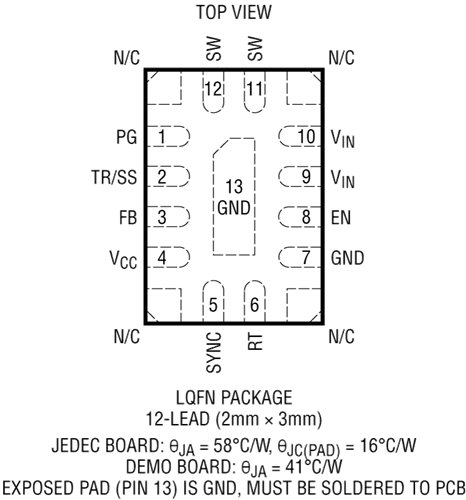

小型 12 引脚 LQFN 封装

特性

LT8608S是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，瞬态电流功耗仅为1.7μA。LT8608S可以提供1.5A连续电流。所有必要电路均配备顶部和底部电源开关，以尽量减少对外部组件的需求。低纹波突发模式操作可在低输出电流时实现高效率，同时使输出纹波保持在10mV以下。通过SYNC引脚可以与外部时钟同步，或支持开关频率的扩频调制，以实现低EMI运行。采用峰值电流模式拓扑的内部补偿允许使用小电感，从而提供快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于编程V_IN欠压保护或关断LT8608S，从而将输入电源电流降至1μA。TR/SS引脚上的电容可在启动过程中对输出电压斜坡率进行编程，同时当V_OUT在编程输出电压的±8.0%范围内以及故障条件下时PG标志会发出信号。LT8608S采用小型12引脚LQFN封装。
