TI德州仪器 LT8692S 产品介绍

2026-04-14 0次

说明

灵活的电源系统可提供四路输出并具有宽输入范围
一个高压同步降压型稳压器
- 输入电压范围：3V 至 42V
- 连续输出电流高达 2A

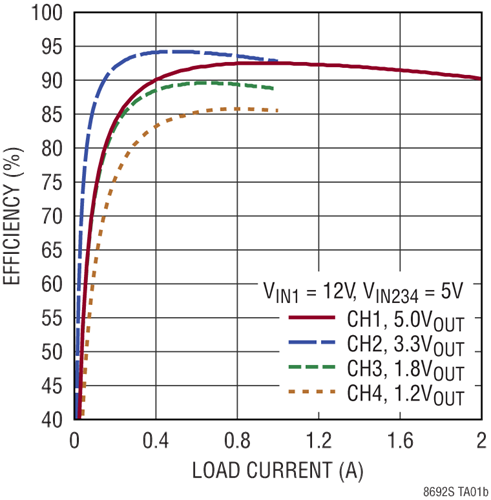

- 高效率：最高可达 93%
三个低压同步降压型稳压器
- 输入电压范围：1.2V 至 8V
- 连续输出电流最高可达 1A
- 高效率：最高可达 95%
Silent Switcher® 架构
- 超低 EMI/EMC 辐射
- 扩频调制

超低静态电流 Burst Mode® 操作
- 将 12VIN1 调节到 5V/3.3V/1.8V/1.2VOUT1-4 时 IQ 为 9.6μA
- 输出纹波 <>
外部同步能力
强制连续模式能力
小型耐热性能增强型 4mm × 3mm 20 20 引脚 LQFN 封装
通过 AEC-Q100 汽车应用认证

特性

LT8692S是一款四通道降压型、电流模式、单芯片降压开关稳压器。所有稳压器均与单个振荡器同步，具有2MHz的固定频率。产品型号末尾的“S”指第二代Silent Switcher®技术，包括集成旁路电容器，可实现具有出色EMI性能的高频率、小尺寸解决方案。通过降低布局敏感性，集成电容还可以更轻松地实现宣传的EMI性能。此性能使LT8692S非常适合噪声敏感应用和环境。高度集成的四通道解决方案可节省空间并简化紧凑电路板的设计。

突发工作模式可实现超低待机功耗，强制连续模式可用于控制整个输出负载范围内的频率谐波，扩频操作可进一步降低EMI辐射。

在高开关频率下，快速、清洁、低过冲开关终端可实现高效操作，从而获得控制环路带宽较宽的小型解决方案，实现快速瞬态响应。
