TI德州仪器 LTM4660 产品介绍

2026-04-14 0次

说明

输入电压范围：30V 至 60V（65V 绝对值）（最大值）
宽输出电压：4.5V 至 18V V_IN/V<OUTV_IN/2)

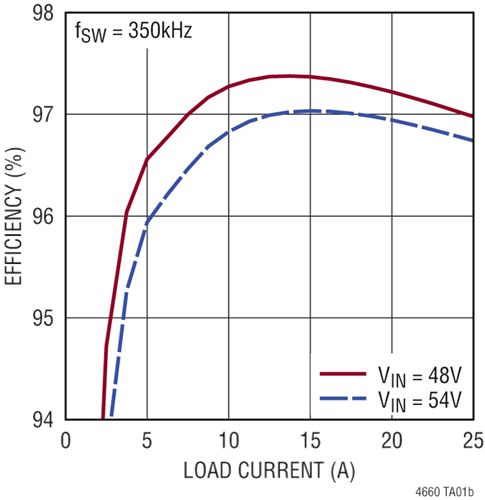

97.3% 峰值效率（12V_出去I在 15A，48VIN
±1.5% 最大总直流输出误差
高达 300W 的输出功率
可扩展：用于更高功率的并行 LTM4660
固定频率电流模式控制
200kHz 至 1MHz 的可锁相外部同步
在 DC/DC 开关动作之前通过飞电容电压平衡实现低启动浪涌电流

带软启动的输出电压跟踪
具有可调重试定时器的短路保护
过流和过热保护
板载二极管温度监控器
可选的外部基准输入：
电源良好和过错指标

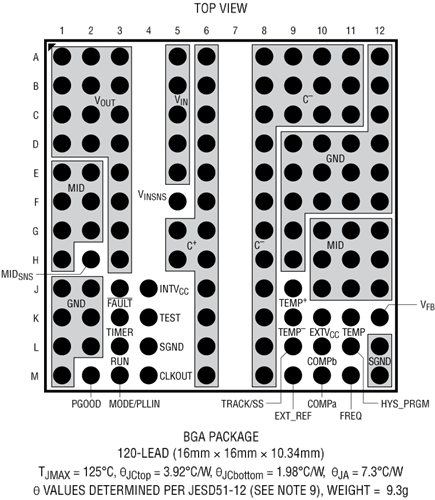

16mm × 16mm ×10.34mm BGA 封装

特性

LTM4660是一款完整的300W输出开关模式混合拓扑降压型DC/DC μModule^®（微型模块）非隔离总线转换器。其裸露在外的功率感应器位于封装顶部，为模块提供了一个散热路径——并且远远避开了印刷电路板。封装中包含开关控制器IC、功率MOSFET和支持组件。只需飞跨（电荷泵）电容、大容量输入和输出旁路电容，以及少数几个配置无源器件。

LTM4660提供频率同步、Burst Mode^®操作，以及输出电压软启动和跟踪。板载温度二极管可用于监控温度。LTM4660可防止短路、过流和过温故障。对于更高功率的应用，可以轻松将多个LTM4660模块并联使用。

LTM4660采用16mm × 16mm × 10.34mm BGA封装，提供符合RoHS标准的端子表面。
