TI德州仪器 LTM4705 (dual output) 产品介绍

2026-04-14 0次

说明

在 <1cm²（单边 PCB）或 0.5cm² （双边 PCB）的空间内提供完整的解决方案
宽输入电压范围：3.1V 至 20V
0.6V 至 5.5V 输出电压
双 5A 或单 10A 输出电流
针对负载、线路和温度的最大总输出电压调节误差为 ±1.5%
电流模式控制，快速瞬态响应

外部频率同步
多相并联，均流
输出电压跟踪和软启动能力
可选择 Burst Mode^® 运行
过压输入和过热保护
电源正常指示器

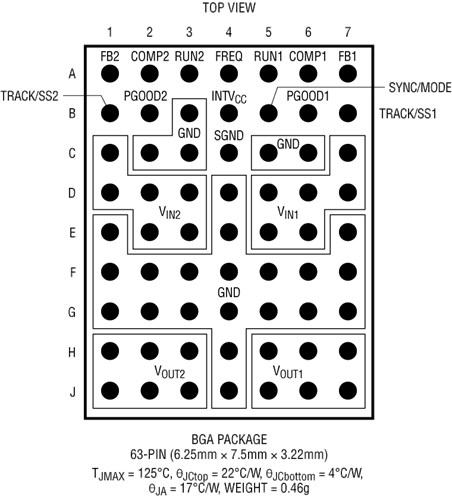

6.25mm × 7.5mm × 3.22mm BGA 封装

特性

LTM4705是一款完整的双路5A降压型开关模式μModule^®（微型模块）稳压器，采用小型6.25mm × 7.5mm × 3.22mm BGA封装。封装中包含开关控制器、功率MOSFET、电感和支持组件。LTM4705的工作输入电压范围为3.1V至20V，它支持0.6V至5.5V的输出电压范围，该范围由一个外部电阻进行设置。其高效率设计可提供双路5 A的连续输出电流。只需要几个陶瓷输入和输出电容。

LTM4705支持可选择的突发工作模式和用于供电电轨时序的输出电压跟踪。其高开关频率和电流模式控制可在不牺牲稳定性的情况下对线路和负载变化作出超快的瞬态响应。

故障保护特性包括输入过压、输出过流和过温保护。

LTM4705采用符合RoHS标准的端子表面。

应用
