TI德州仪器 MAX25223 产品介绍
2026-04-14
0次
说明
- 集成FET的同步DC-DC转换器
- 3.5A输出电流能力
- 待机模式下的静态电流：5μA
- 小尺寸解决方案有助于节省空间
- 65ns最短导通时间
- 2.1MHz或400kHz固定工作频率选项
- 提供固定5V/3.3V VOUT选项
- 固定的3.5ms内部软启动
- 创新的电流模式控制架构可优化总电路板空间和BOM数量
- PGOOD输出和高压EN输入简化了电源时序控制
- 以高精度对PGOOD进行过压/欠压监测
- 精密使能阈值实现完全可编程的UVLO
- 保护特性和工作范围是汽车应用的适宜选择
- 工作VIN范围为3V至36V
- 42V负载突降保护
- 提供热关断、带打嗝模式的短路保护和输出过压保护
- 99%占空比工作模式以实现低压差
- –40°C至+125°C汽车温度范围
- 通过AEC-Q100认证
特性

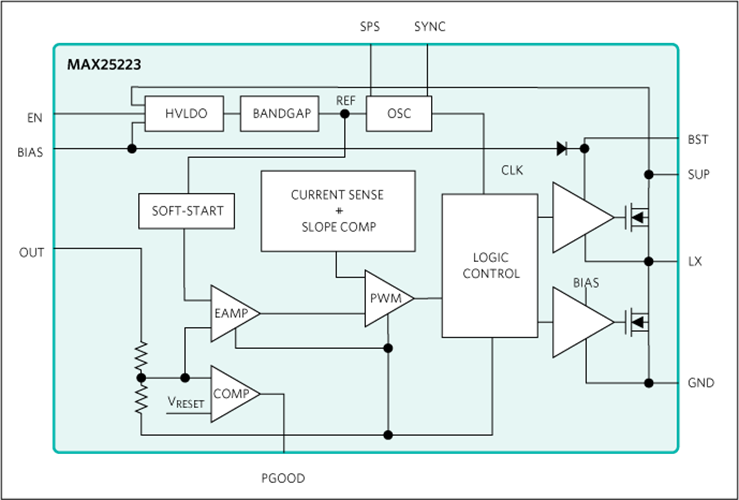

MAX25223是一款集成了高侧和低侧开关的小型汽车级同步降压转换器。该器件可在+3V至+36V的输入电压范围内提供高达3.5A的电流，而在无负载时静态电流消耗仅为5µA。MAX25223在+6V至+18V的正常工作输入范围内提供±2%的精确输出电压。该转换器具有65ns的超短导通时间能力，能够提供较大的输入至输出转换比。电压质量可以通过观察PGOOD信号来监测。MAX25223可以在99%占空比低压差下运行，非常适合汽车和工业应用。该IC提供固定输出电压为3.3V和5V的标准部件。也可根据要求提供3V至5.5V范围内的其他固定输出电压。频率在内部固定为2.1MHz，因此所需外部元件数量少，同时能够减少输出纹波，并确保没有AM干扰。还提供400kHz选项以尽量降低开关损耗和提高效率。MAX25223会在轻负载条件下自动进入跳跃模式，空载时的超低静态电流为5µA。它提供引脚使能的展频调制能力，以充分减少调制频率导致的电磁辐射。
MAX25223采用小型4mm x 4mm 20引脚SW-TQFN封装，所需外部元件非常少。智能封装布局造就了EMI性能出色的超低噪声解决方案。
应用
- 汽车
- 工业
- 高压DC-DC转换器
