TI德州仪器 MAX16712 产品介绍
2026-04-14
0次
说明
- 功率密度高，元件数量少
- 双路输出或双相操作
- 单电源操作，并集成LDO用于偏置生成
- 紧凑型2.2mm x 3.5mm、28引脚WLP封装
- 内部补偿
- 宽工作范围
- 输入电压范围：2.7V至16V
- 输出电压范围：0.5V至5.8V
- 可配置开关频率：500kHz至2MHz
- 结温范围：–40°C至+125°C
- 三个编程引脚，用于选择不同的配置
- 每个输出都有独立的使能和电源良好指示
- 优化的性能和效率
- 峰值效率：90.5%（VDDH = 12V，VOUT = 1.8V，fSW = 1MHz）
- 交错式180°错相工作
- AMS可改善负载瞬态
- 可选DCM可提高轻负载效率
- 主动电流均衡支持双相操作
特性
MAX16712是一款完全集成式双路输出高效降压型DC-DC开关稳压器。该器件采用2.7V至16V的输入电源工作，每路输出都可在0.5V至5.8V之间调节。该IC每路输出可提供高达6A的负载电流。两个输出可以并联成为一个单路输出、双相稳压器，从而支持高达12A的负载电流。
该器件的开关频率可在500kHz至2.0MHz之间进行配置，并能够优化解决方案的尺寸和性能设计。

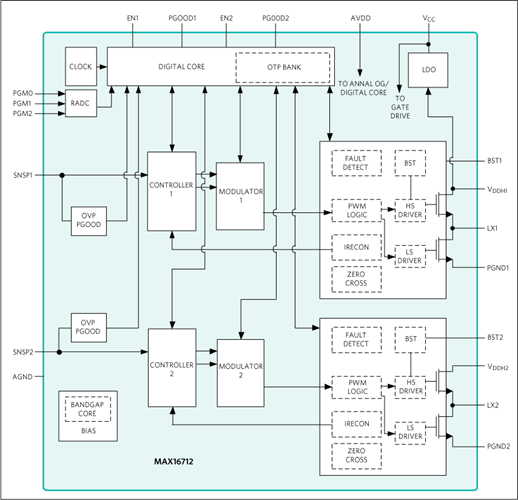

MAX16712采用具有内部补偿的固定频率、电流模式控制。双路开关稳压器以180°错相运行。该IC采用先进的调制方案(AMS)和可选的断续电流模式(DCM)工作，以提高性能。另外也可以通过将引脚绑定电阻从PGM0引脚连接到地，来选择操作设置和可配置功能。
MAX16712具有内部1.8V LDO输出，为栅极驱动(VCC)和内部电路(AVDD)供电。
MAX16712集成了多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。
该器件采用紧凑型2.2mm x 3.5mm晶圆级封装，支持的结温范围为-40℃至+125℃。
应用
- 通信设备
- FPGA/DSP/MCU的I/O引脚
- 存储器 VDDQ
- 网络设备
- 负载点(POL)稳压器
- 服务器和存储设备
- μP芯片组
