TI德州仪器 MAX20808 产品介绍
2026-04-14
0次
说明
- 功率密度高，元件数量少
- 双路输出或双相操作
- 单电源操作，并集成LDO用于偏置生成
- 可选2.5V至5.5V外部偏置，实现更高效率
- 紧凑型3.5mm x 4.6mm、21引脚、FC2QFN封装
- 内部补偿
- 宽工作范围
- 输入电压范围：2.7V至16V
- 输出电压范围：0.5V至5.8V
- 可配置开关频率：500kHz至3MHz
- –40°C至+125°C；结温范围
- 通过3个引脚搭接可编程引脚来选择不同配置
- 每个输出都有独立的使能和电源良好指示
- 优化的性能和效率
- 峰值效率：92.5%（VDDH = 12V, VOUT = 1.8V, fSW = 1MHz）
- 交错式180°错相工作
- 可选AMS可改善负载瞬态
- 可选DCM可提高轻负载效率
- 有源电流均衡支持双相操作（仅适用于MAX20808）
特性

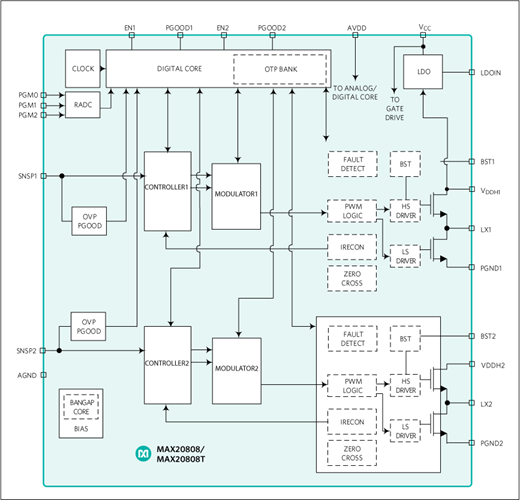

MAX20808/MAX20808T是一款完全集成式双路输出高效降压型DC-DC开关稳压器。该稳压器可以采用2.7V至16V输入电源，支持0.5V至5.8V稳压输出，每路输出提供最高4A负载电流。采用MAX20808，两个输出可以并联成为一个单路输出、双相稳压器，从而支持高达8A的负载电流。
该器件的开关频率可在500kHz至3MHz之间进行配置，并能够优化解决方案的尺寸和性能设计。
MAX20808/MAX20808T使用固定频率电流模式控制，支持内部补偿。双路开关稳压器以180°错相运行。MAX20808/MAX20808T采用可选的先进调制方案(AMS)，以提供更高的动态负载瞬态性能。该器件还采用可选的断续导电模式(DCM)操作来提高轻负载效率。可以通过将引脚绑定电阻从PGM_引脚连接到地来选择操作设置和可配置功能。
MAX20808/MAX20808T具有一个内部1.8V低压差(LDO)输出，为栅极驱动(VCC)和内部电路(AVDD)供电。该器件还包含可选的LDO输入引脚(LDOIN)，可以连接2.5V至5.5V偏置输入电源来实现更高效率。
MAX20808/MAX20808T集成了多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。
MAX20808/MAX20808T采用紧凑型3.5mm x 4.6mm FC2QFN封装，支持-40°C至+125°C结温。MAX20808封装顶部开放，MAX20808T封装顶部闭合。
应用
- 通信设备
- FPGA/DSP/MCU的I/O引脚
- 存储器 VDDQ
- 网络设备
- 负载点稳压器
- 服务器和存储设备
- μP 芯片组
参数
类型 | 描述 |
智能建筑 | 安防和监控 |
数据中心 | AI加速器 |
