TI德州仪器 LT8604 产品介绍

2026-04-14 0次

说明

高效率2MHz同步工作

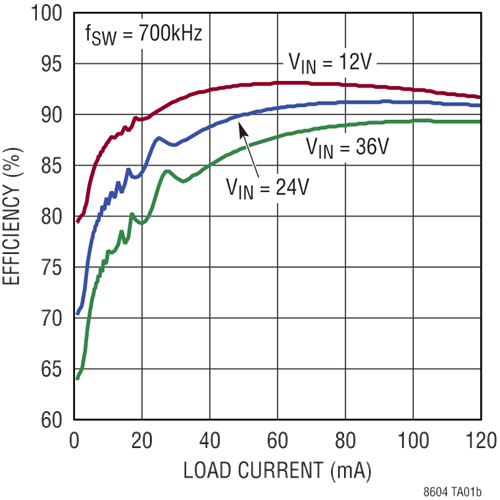

- >90%效率（50mA，12V_IN至5V_OUT时）
- 引脚可选强制连续或突发工作(Burst Mode®)模式（仅LT8604C）
超低静态电流突发模式工作
- < 2.5μA IQ（调节24V_IN至3.3V_OUT）
- 输出纹波< 10mV_P-P
宽输入电压范围：3.2V至42V
最短快速导通时间：35ns
可调（所有）和可同步（仅LT8604C）开关频率：200kHz至2.2MHz

具有可调迟滞（仅LT8604C）的精确的1V使能引脚阈值（所有）
内部补偿
输出软启动和跟踪

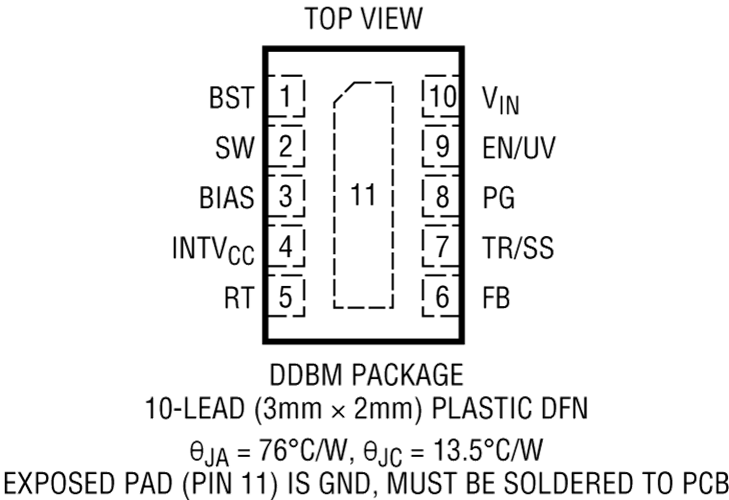

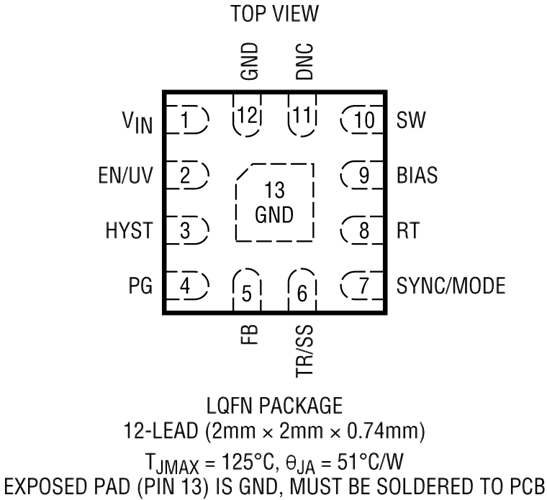

小型12引脚2mm × 2mm LQFN (LT8604C)或小型10引脚3mm × 2mm侧可湿DFN封装
通过AEC-Q100汽车应用认证(LT8604)

特性

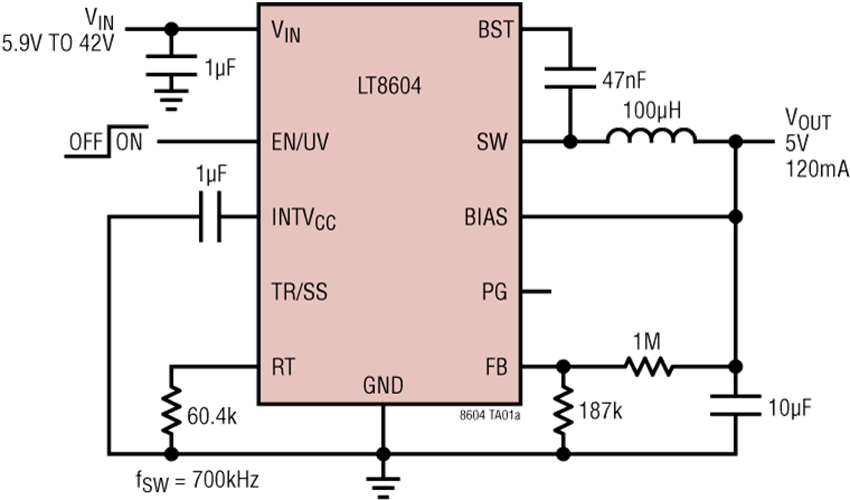

LT8604/LT8604C是一款紧凑型、高速同步单片降压型开关稳压器，在恒定频率（甚至高达2.2MHz）下，可向输出高效提供高达120mA的电流。它接受高达42V的宽输入电压范围，并且在突发模式下仅消耗2.5 μA的静态电流。所有必要电路均配备顶部和底部电源开关，以尽量减少对外部组件的需求。

LT8604C包括BST和INTVCC陶瓷电容，以实现更紧凑的解决方案，同时具有SYNC/MODE和HYST引脚。SYNC/MODE引脚选择稳压器的强制连续工作模式以实现采样系统的预测干扰，或突发工作模式以便在轻载或扩频下增加效率以提供低EMI。它还允许同步至外部时钟以便在高分辨率采集系统中进一步增加信噪比。

当V_OUT处于编程输出电压的±7.5%范围内以及在故障条件下，PG标志会发出信号。热关断提供额外保护。
