TI德州仪器 LT8652S 产品介绍

2026-04-14 0次

说明

Silent Switcher^®2 架构：
- 可在任何 PCB 上实现超低 EMI
- 消除了 PCB 布局敏感性
- 内部旁路电容器可降低发射的 EMI
- 展频 (SSFM)
每个通道可同步提供 8.5A 直流电流
任一通道可提供高达 12A 的电流
超低静态电流 Burst Mode^® 操作：
- 将 12V_IN 调节到 3.3V_OUT 时 IQ 为 16µA（两个通道）
- 输出纹波 < 10mV_P-P
±1.2% 600mV 反馈电压（带远程检测功能）

具有电流限制功能的输出电流监控器引脚
强制连续模式
用于高达 4 相运行的 CLKOUT

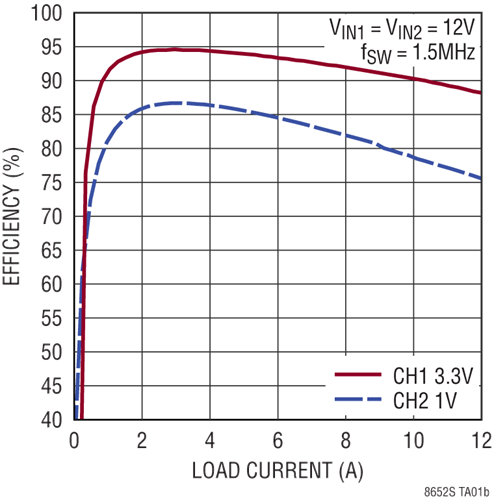

在 1MHz 频率下从 12V_IN 提供 6A、3.3V_OUT 输出，具有 93.6% 的效率
在 1MHz 频率下从 12V_IN 提供 6A、1.0V_OUT 输出，具有 85.6% 的效率
快速最短开关接通时间：20ns
可调并且可同步：300kHz 至 3MHz

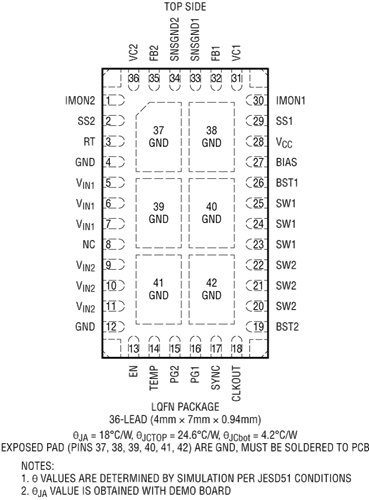

小型 4mm × 7mm 36 引脚 LQFN 封装
适用于汽车应用的 AEC-Q100 评定正在进行中

特性

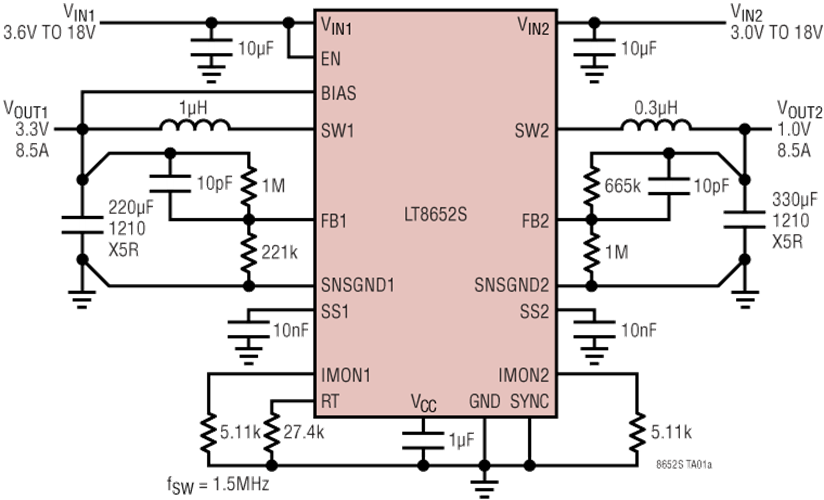

LT8652S是一款双通道降压型稳压器，两个通道同时提供高达8.5A的连续电流，并且每个通道都支持高达12A的负载。LT8652S采用第二代Silent Switcher技术，包括集成旁路电容器，可实现具有出色EMI性能的高频率、高效率、小型解决方案。LT8652S非常适合噪声敏感型应用，例如PLL以及高带宽数据和通信系统。

即使在高开关频率下，快速、清洁、低过冲开关终端也能实现高效操作，支持宽控制环路带宽，以实现快速瞬态响应。输出电流监控和限流功能允许在给定应用中选择电感器以实现最大输出电流。差分输出电压检测可在大电流应用的负载点提供精确的电压调节。可以将两个通道组合以提供17A电流，并且可以将两个LT8652S IC组合以实现4相34A电源。
