TI德州仪器 LTC7103-1 产品介绍
2026-04-14
0次
说明
- 宽 VIN 范围：4.4V 至 105V（110V 绝对最大值）
- 超低 EMI/EMC 发射：符合 CISPR 25 标准
- 将 48VIN 调节到 3.3VOUT 时 IQ 为 2μA
- 快速准确的输出电流设置和监控，无需外部 RSENSE
- 砖墙式限流值
- 最短接通时间低至：40ns
- 宽 VOUT 范围：1V 至 VIN
- PassThru™/100% 占空比能力
- 可编程固定频率：200kHz 至 2MHz
- 八种引脚可选固定（1.2V 至 15V）或可调输出电压
- 轻负载时，可选择连续、脉冲跳跃或低纹波突发模式®操作
- 可与外部时钟 PLL 同步
- EXTVCC LDO 从 VOUT = 3.3V 至 40V 为芯片供电
- OPTI-LOOP® 或固定内部补偿
- 输入和输出过压保护

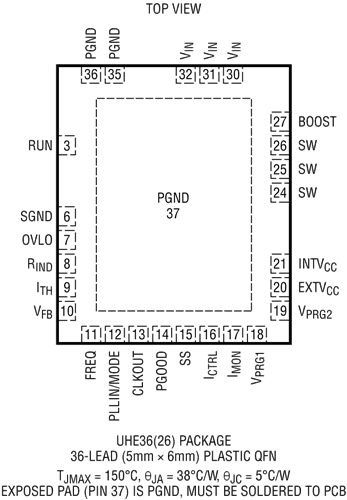

- 耐热性能增强型 (5mm × 6mm) QFN 封装
- AEC-Q100 评定正在进行中
特性

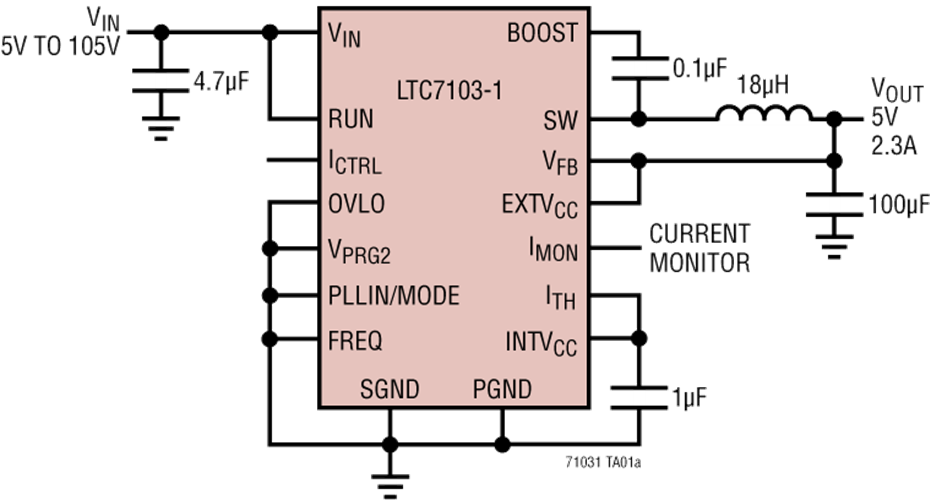

LTC7103-1是一款高效率、单芯片同步降压DC/DC转换器，采用恒频平均电流模式控制架构。它在4.4V至105V的输入电压范围内工作，并提供1V至VIN的可调稳压输出电压，同时提供高达2.3A的输出电流。
LTC7103-1采用高频工作和低最小导通时间，即使在高降压比下也可缩小电感尺寸并支持恒频工作。此外，LTC7103-1还可达到尽可能低的压差，并以100%的最大占空比工作。在轻负载工作期间，可通过选择突发模式、跳脉冲或强制连续工作模式来优化转换器效率和输出纹波。
LTC7103-1内置精确的高速平均电流编程和监控功能，无需外部检测电阻。其他特性包括旁路LDO尽可能提高效率、固定或可调输出电压和环路补偿以及众多保护特性以增强可靠性。与LTC7103相比，LTC7103-1是引脚兼容的，还提供连续电感电流模式。
应用
- 电池充电器和CC/CV电源
- 汽车和军用系统
- 工业、航空电子和重型设备
- 医疗仪器和电信系统
