TI德州仪器 LTM8074 产品介绍

2026-04-14 0次

说明

低噪声 Silent Switcher^® 架构

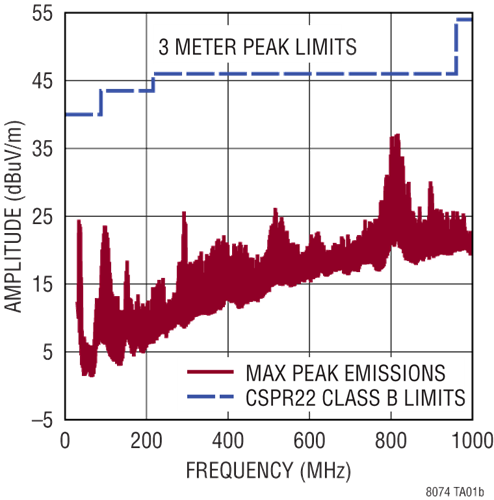

符合 CISPR 22 B 类标准
宽输入电压范围：3.2V 至 40V
宽输出电压范围：0.8V 至 12V
24V_IN，5V_OUT，TA = 85°C 时的连续输出电流为 1.2A

3.3V_OUT 时的峰值输出电流为 1.75A
可选的开关频率：200kHz 至 2.2MHz
外部同步
可配置为逆变器

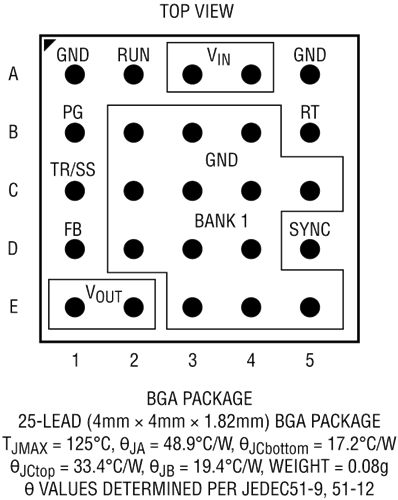

4mm × 4mm × 1.82mm BGA 封装

特性

LTM8074 是一款输入电压为 40VIN，连续电流为 1.2A，峰值电流为 1.75A 的降压 µModule^®（电源模块）稳压器。Silent Switcher 架构较大限度地降低了 EMI，同时可在高达 2.2MHz 的频率下实现高效率。封装内包括开关控制器、电源开关、电感器和所有配套组件。LTM8074 的工作输入电压范围为 3.2V 至 40V，它支持 0.8V 至 12V 的输出电压范围和 200kHz 至 2.2MHz 的开关频率范围，这两个范围各由一个电阻器进行设置。只需要输入和输出滤波电容器即可完成该设计。

纤薄封装支持利用 PC 板底部的未用空间以实现高密度负载点调整。LTM8074 封装在热法增强的紧凑式超模压球栅阵列 (BGA) 封装中，这种封装适合通过标准表面安装设备进行自动装配。LTM8074 符合 RoHS 指令。

应用
