TI德州仪器 LTM4636-1 产品介绍

2026-04-14 0次

说明

过温、输入 / 输出过压保护
可使上游电源或电路断路器跳变
堆叠式电感器充当散热器
宽输入电压范围：4.7V 至 15V
0.6V 至 3.3V 输出电压范围
±1.3% 的总 DC 输出电压误差 (–40°C 至 125°C)
用于实现精准稳压的差分远端采样放大器
电流模式控制 / 快速瞬态响应
频率同步
并联均流 (高达 240A)
在 40A 时效率达 88% (12V_IN、1V_OUT)
过流折返保护
过温停机

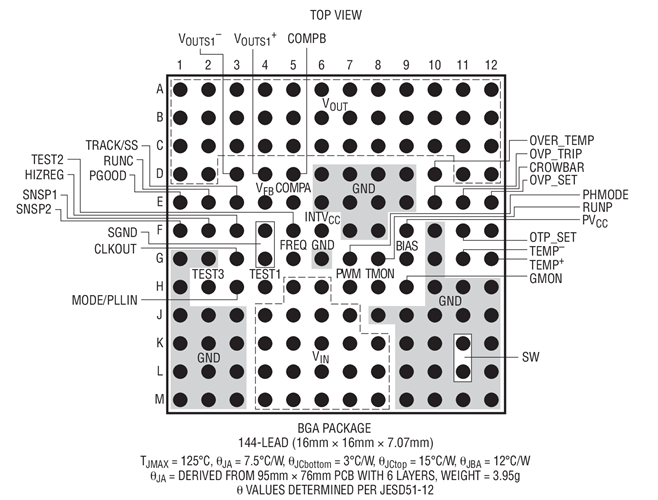

16mm x 16mm x 7.07mm BGA 封装

特性

LTM4636-1是一款40A降压μModule^®（电源模块）开关稳压器，具有用作散热器的堆叠式电感器，以便在小型封装内提供散热和降低工作温升。LTM4636-1可检测过温和输入/输出过压情况，并且能断开上游电源或断路器以保护自身及其负载。用作散热器的裸露电感可以直接接触来自任何方向的气流。LTM4636-1可提供40W（12V_IN、1V_OUT、40A、200LFM）功率，在环境温度之上仅40°C的温升。该器件可在高达83°C的环境温度下提供全功率40W，在110°C环境温度下支持半功率20W。

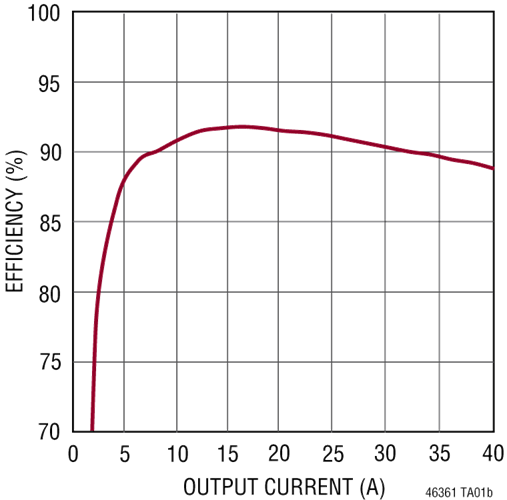

LTM4636-1以92%、90%和88%效率工作，对于1V负载(12V_IN)，可分别提供15A、30A和40A电流。μModule稳压器可以扩展，均流模式下四个器件可提供160W功率以及仅40°C温升和88%效率（12V_IN、1V_OUT、400LFM）。LTM4636-1采用16mm × 16mm × 7.07mm BGA封装。
