说明

完整的降压型开关模式电源
低噪声 Silent Switcher^® 架构
宽输入电压范围：3.4V 至 40V
宽输出电压范围：0.97V 至 18V
宽温度范围：–40°C 至 150°C (H 级)
3.5A 连续输出电流，峰值为 6A

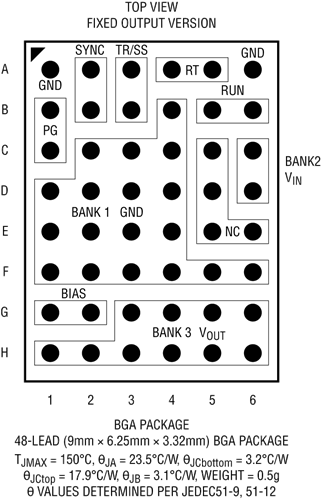

符合 FMEA 标准的引出脚配置 (LTM8003-3.3)
在相邻引脚短路期间或某个引脚被浮置的情况下输出保持在或保持低于调节电压
可选的开关频率：200kHz 至 3MHz
外部同步
低静态电流：25μA (5V_OUT)

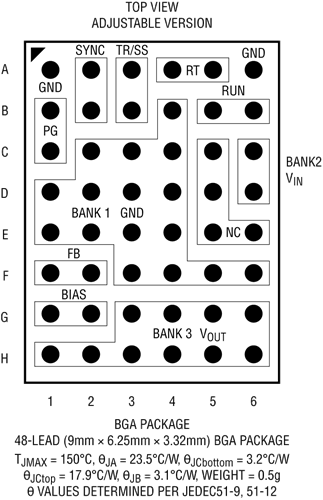

符合 RoHS 标准的纤巧、扁平 6.25mm x 9mm x 3.32mm BGA 封装

特性

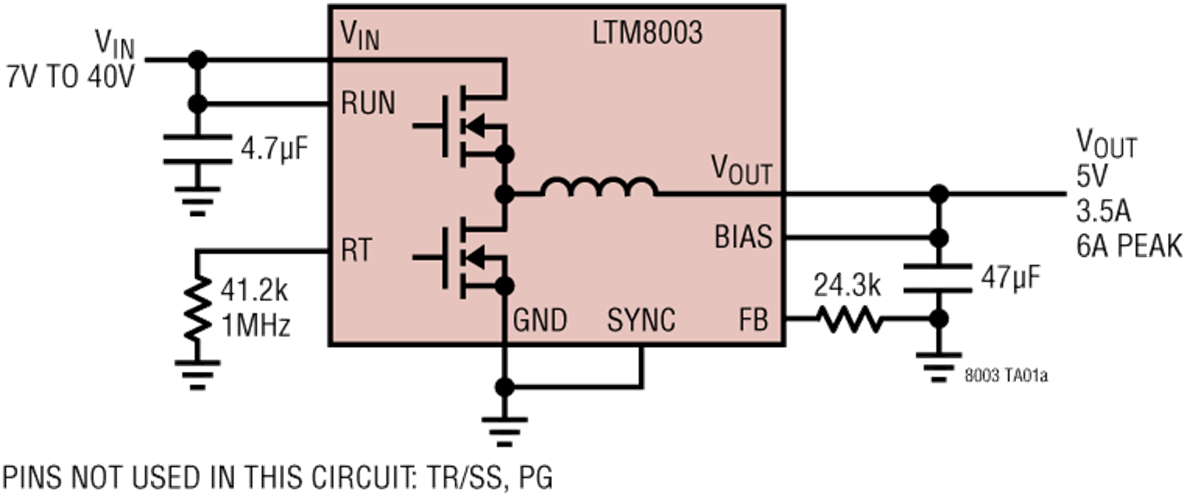

LTM^®8003 是一款 40V_IN、6A 峰值、3.5A (连续) 降压型 Silent Switcher μModule^® (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8003 可在一个 3.4V 至 40V 的输入电压范围内运作，支持 0.97V 至 18V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围 (各由单个电阻器设定)。仅需采用输入和输出滤波电容器便可构成完整的设计。

由于采用了扁平的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM8003 采用耐热性能增强的紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备进行自动化装配。LTM8003 符合 RoHS 标准。
