LTM8068

推荐新设计使用

具 LDO 后置稳压器的 3V_IN 至 40V_IN 隔离式 μModule DC/DC 转换器

TI德州仪器 LTM8068 产品介绍

2026-04-14 0次

说明

2kVAC 隔离式 μModule 转换器
UL60950 识别文件 E464570
宽输入电压范围：3V 至 40V
V_OUT1 输出：

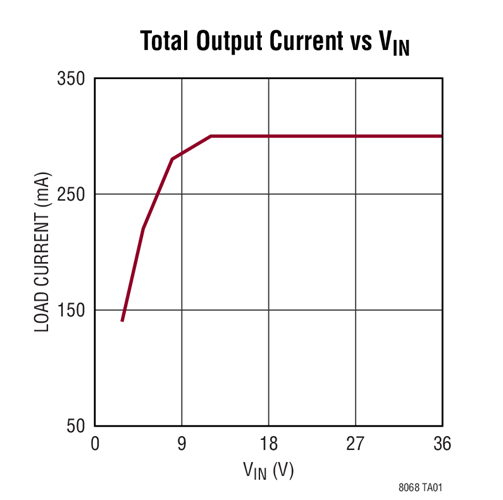

- 高达 450mA (V_IN = 24V，V_OUT1 = 5V)
- 2.5V 至 18V 输出范围

V_OUT2 低噪声线性后置稳压器：
- 高达 300mA
- 1.2V 至18V 输出范围
电流模式控制
可编程软起动
可由用户配置的欠压闭锁

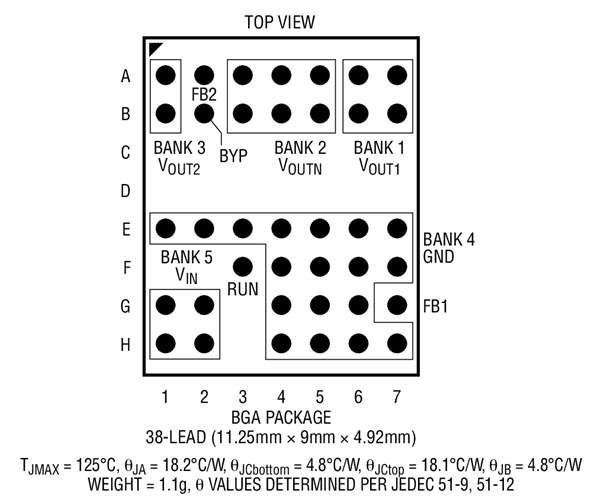

扁平 (9mm x 11.25mm x 4.92mm) BGA 封装

特性

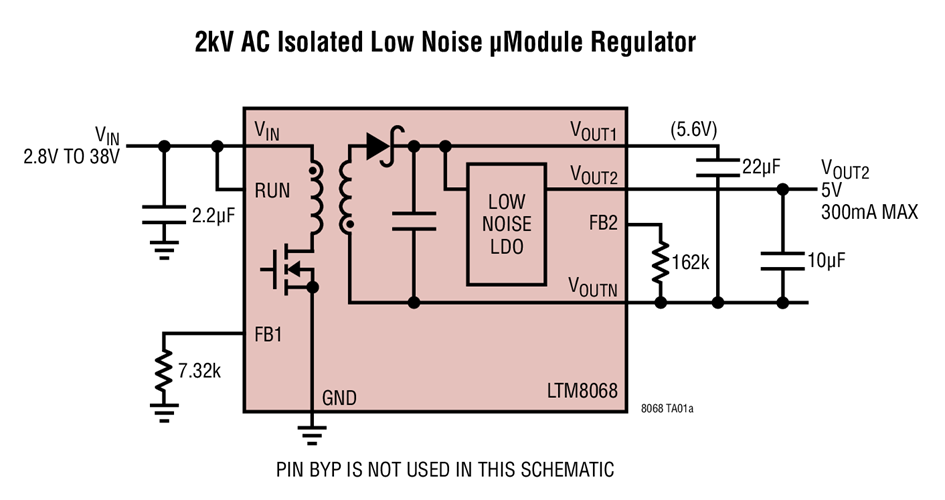

LTM8068 是一款具 LDO 后置稳压器的 2kVAC 隔离型反激式 μModule^® (电源模块) DC/DC 转换器。封装中内置了开关控制器、电源开关、变压器、LDO 以及所有的支持组件。LTM8068 可在 2.8V 至 40V 的输入电压范围内运作，支持 2.5V 至 18V 的输出电压范围 (由单个电阻器来设定)。另外，还集成了一个线性后置稳压器，其输出电压可调范围为 1.2V 至 18V (由单个电阻器来设定)。仅需采用输出和输入电容器便可实现完整的设计。

LTM8068 采用耐热性能增强型、紧凑 (9mm x 11.25mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8068 采用 SnPb 或符合 RoHS 标准的端子涂层。
