TI德州仪器 LTM4650 (single output) 产品介绍
2026-04-14
0次
说明
- 双通道 25A 或单通道 50A 输出
- 输入电压范围：4.5V 至 15V
- 输出电压范围：0.6V 至 1.8V
- 在整个电压、负载和温度范围内具有 ±1.5% 的最大总 DC 输出误差
- 差分远端采样放大器
- 电流模式控制 / 快速瞬态响应
- 可调开关频率
- 频率同步
- 过流折返保护
- 可利用多个 LTM4650 实现多相并联均流 (高达 300A)
- 内部温度监视器
- 引脚与 LTM4620 (双通道 13A，单通道 26A) 及 LTM4630 (双通道 18A，单通道 36A) 相兼容
- 可选的突发模式 (Burst Mode®) 操作
- 软起动 / 电压跟踪
- 输出过压保护

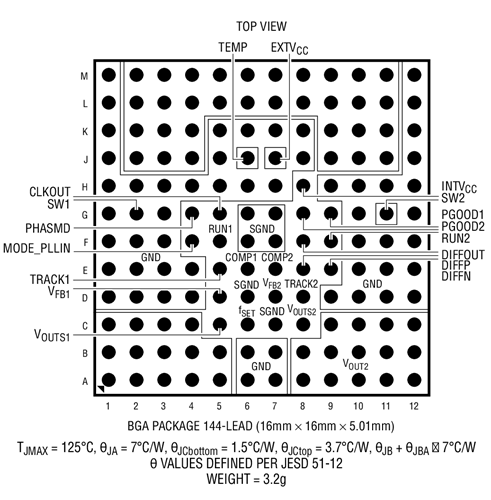

- 16mm x 16mm x 5.01mm BGA 封装
特性
LTM4650 是一款双通道 25A 或单通道 50A 输出开关模式降压型 DC/DC μModule® (电源模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4650 可在一个 4.5V 至 15V 的输入电压范围内运作，支持两个输出电压范围均为 0.6V 至 1.8V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供 25A 的连续电流。仅需少量的输入和输出电容器。LTM4650 的引脚与 LTM4620 (双通道 13A，单通道 26A) 及 LTM4630 (双通道 18A，单通道 36A) 相兼容。
这款器件支持频率同步、多相操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能，并具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。
故障保护功能包括过压和过流保护。LTM4650 采用 16mm x 16mm x 5.01mm BGA 封装。
| VIN范围 | VOUT范围 | 补偿 | DC VOUT 准确度 | |
| LTM4650 | 4.5V至 15V | 0.6V 至1.8V | 内部 | 1.5% |
| LTM4650-1B | 4.5V 至15V | 0.6V 至 1.8V | 外部 | 1.5% |
| LTM4650-1A | 4.5V 至 15V | 0.6V 至 1.8V | 外部 | 0.8% |
| LTM4650A | 4.5V 至16V | 0.6V至 5.5V | 内部 | 1% |
| LTM4650A-1 | 4.5V 至16V | 0.6V至5.5V | 外部 | 1% |
应用
- 处理器、ASIC 和 FPGA 内核电源
- 电信和网络设备
- 存储和 ATCA 卡
- 工业设备
