TI德州仪器 LTM4637 产品介绍

2026-04-14 0次

说明

完整的 20A 开关模式电源
4.5V 至 20V 输入电压范围
0.6V 至 5.5V 输出电压范围
±1.5% 的总 DC 输出电压误差 (-40°C 至 125°C)
差分远端检测放大器针对 V_OUT ≤ 3.3V 实现精准调节
电流模式控制 / 快速瞬态响应
并联均流 (高达 80A)
频率同步
可选的脉冲跳跃或突发模式 (Burst Mode^®) 操作
软起动 / 电压跟踪

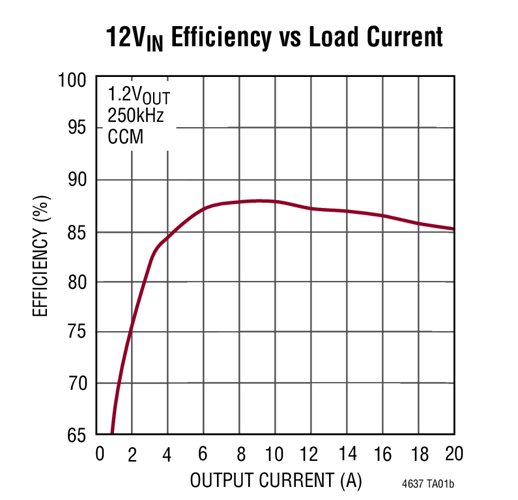

效率高达 88% (12V_IN、1.8V_OUT)
过流折返保护
输出过压保护
内部温度监视器
过热保护

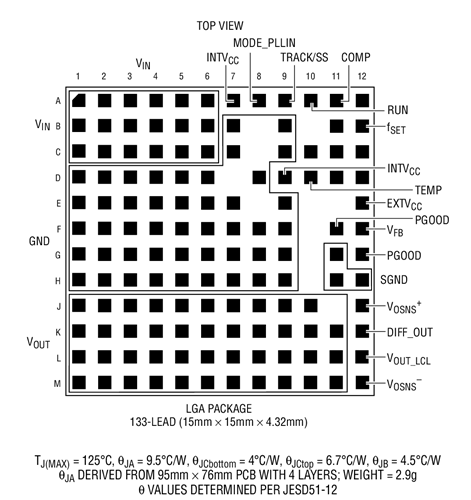

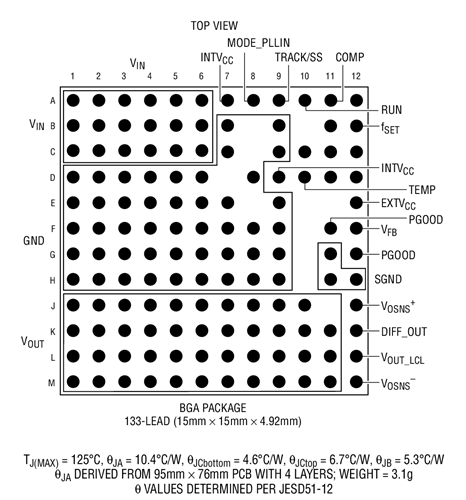

15mm x 15mm x 4.32mm LGA 封装和 15mm x 15mm x 4.92mm BGA 封装
符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BGA) 的涂层

特性

LTM^®4637 是一款完整的 20A 输出、高效率、开关模式、降压型 DC/DC μModule (微型模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和补偿组件。LTM4637 可在一个 4.5V 至 20V 的输入电压范围内运作，支持一个 0.6V 至 5.5V 的输出电压范围 (由单个外部电阻器来设定)。仅需少量的输入和输出电容器。

电流模式操作实现了多达 4 个 LTM4637 稳压器的精准均流，以获得高达 80A 的输出。高开关频率和一种电流模式架构的运用提供了针对电压和负载变化的非常快之瞬态响应，而并未牺牲稳定性。该器件支持频率同步、多相 / 均流运作、突发模式操作以及用于电源轨排序的输出电压跟踪功能。可提供一个二极管连接的 PNP 晶体管，用作内部温度监视器。

LTM4637 采用 15mm x 15mm x 4.32mm LGA 封装和 15mm x 15mm x 4.92mm BGA 封装。LTM4637 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。LTM4637 的引脚与 LTM4627 相兼容，后者是一款 15A DC/DC μModule 稳压器。
