TI德州仪器 LTM8001 产品介绍

2026-04-14 0次

说明

具 5-LDO 可配置阵列的完整降压型开关模式电源
降压开关电源
- 准确度达 10% 的可调输出电流限值
- 恒定电流、恒定电压操作
- 宽输入电压范围：6V 至 36V
- 1.2V 至 24V 输出电压

可配置输出 LDO 阵列
- 5 个 1.1A 可并联输出
- 输出可调范围：0V 至 24V
- 低输出噪声：90μV_RMS (100Hz 至 1MHz)

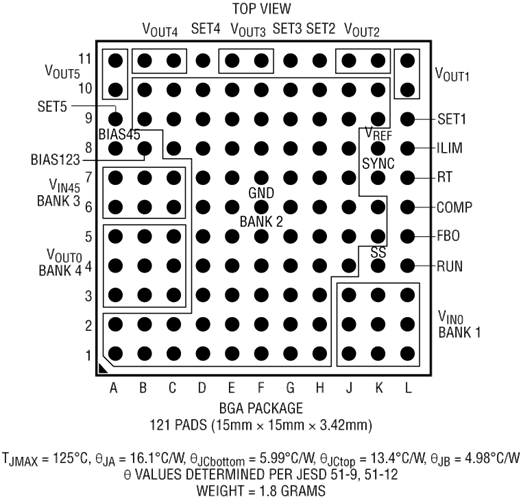

15mm x 15mm x 3.42mm 表面贴装型 BGA 封装

特性

LTM8001 是一款具有一个 5 输出可配置 LDO 阵列的 36V_IN、5A 降压型 μModule^®稳压器。LTM8001 降压型稳压器可在一个 6V 至 36V 的输入电压范围内运作，支持 1.2V 至 24V 的输出电压范围。位于降压稳压器之后的是一个由 5 个 1.1A 线性稳压器构成的阵列，这些线性稳压器的输出可进行并联连接以适应多种负载组合。这些 LDO 中有 3 个连接至降压稳压器的输出端，而另外 2 个则共同连接至一个非专用的输入。

由于采用了扁平的封装 (高度仅 3.42mm)，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM8001 采用耐热性能增强型的紧凑 (15mm x 15mm) 和扁平 (高度仅 3.42mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8001 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
