说明

特性

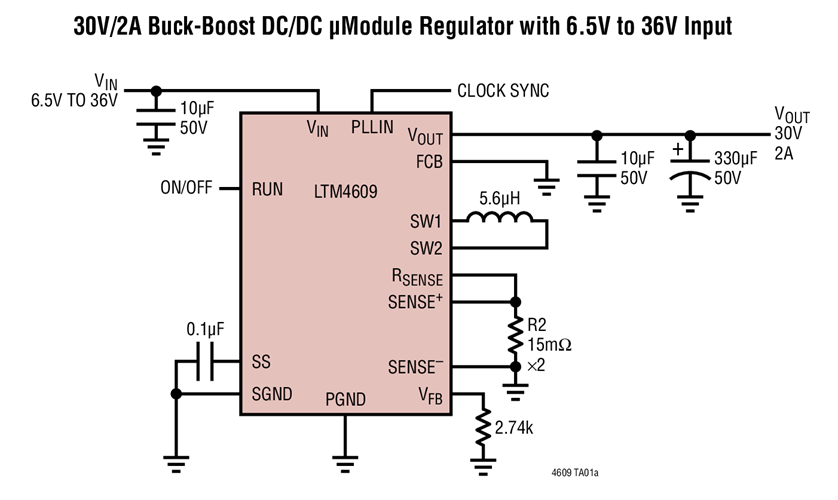

LTM4609 是一款高效率、开关模式、降压-升压型电源。在封装中包括了开关控制器、功率 FET 和支持元件。LTM4609 的工作输入电压范围为 4.5V 至 36V，可支持 0.8V 至 34V 的输出电压范围 (由一个电阻器来设定)。该高效率设计在升压模式中提供了高达 4A 的连续电流 (在降压模式中为 10A)。仅需采用电感器、检测电阻器、大容量的输入和输出电容器便可完成设计。

由于采用了扁平的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。高开关频率和电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。可以使 LTM4609 的频率与一个外部时钟相同步，以减少无用的频率谐波。

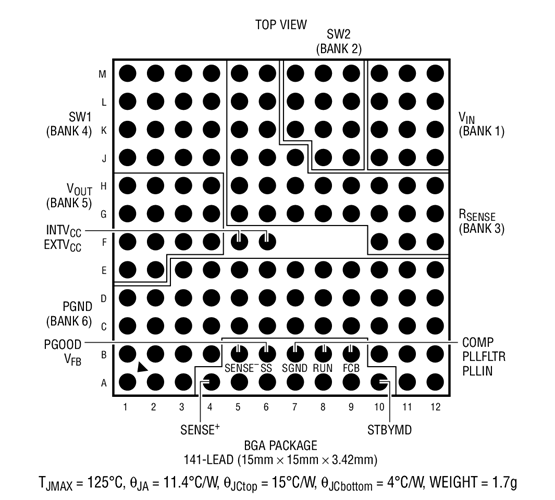

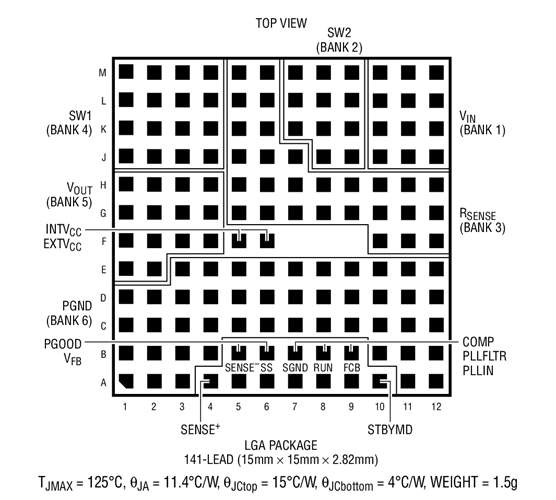

故障保护功能包括过压保护和折返电流保护。该 DC/DC μModule^® 稳压器采用小外形的耐热性能增强型 15mm x 15mm x 2.8mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4609 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

应用

• 电信、服务器和网络设备
• 工业和汽车设备
• 高功率电池供电式设备
