TI德州仪器 LTM4604A 产品介绍

2026-04-14 0次

说明

完整的独立型电源
±1.75% 的总 DC 输出误差 (–40ºC 至 125ºC)
宽输入电压范围：2.375V 至 5.5V
4A DC、5A 峰值输出电流
0.8V 至 5V 输出
输出电压跟踪
UltraFast^™ 瞬态响应
电源良好指示器

电流模式控制
电流折返保护，并联 / 均流
效率高达 95%
可编程软起动
微功率停机模式：I_Q ≤ 7μA
过热保护
9mm x 15mm x 2.32mm LGA 和 9mm x 15mm x 3.42mm BGA 封装

特性

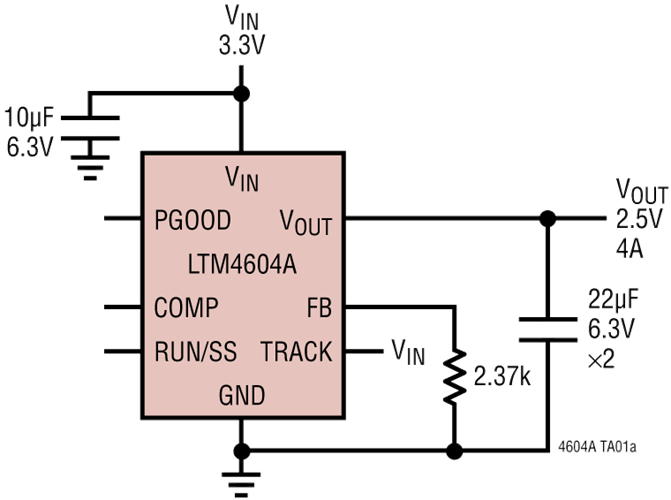

LTM4604A是一款完整的4A开关模式降压µModule®（电源模块）稳压器，具有±1.75%的最大总输出电压误差。封装中包含开关控制器、功率FET、电感和所有支持元件。在2.375V至5.5V的输入电压范围内工作时，LTM4604A支持通过单个电阻设置的0.8V至5V输出电压范围。此高效率设计提供高达4A的连续电流（5A峰值）。只需要输入和输出电容就可以完成设计。

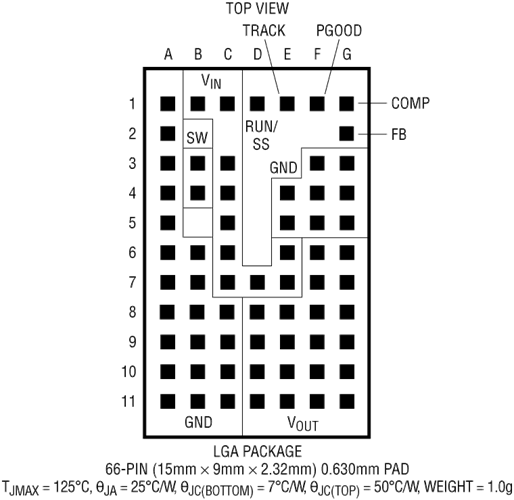

具有1.27mm间距的0.630mm LGA焊盘通过提供标准走线排布和过孔放置简化了PCB布局。（LTM4604A与LTM4604相比具有较小的焊盘）。超薄的器件封装可以有效利用 PCB 板背面空间，提升 PCB 板功率密度。该器件提供高开关频率和电流模式架构，可以对线路和负载变化做出快速瞬态响应，且不会降低稳定性。

故障保护功能包括折返电流保护、热关断和可编程软启动功能。LTM4604A提供SnPb (BGA)或符合RoHS标准的端子表面。


	注释
LTM4604	-
LTM4604A	更小的焊盘尺寸使相邻焊盘之间具有更大的距离，因此焊膏或焊料涂敷到焊盘区以外的可能性较小
