LTM8021

推荐新设计使用

36V_IN、500mA 降压型 DC/DC μModule

TI德州仪器 LTM8021 产品介绍

2026-04-14 0次

说明

完整的开关模式电源
宽输入电压范围：3V 至 36V
500mA 输出电流
0.8V 至 5V 输出电压
1.1MHz 固定开关频率
电流模式控制
具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
可编程软起动

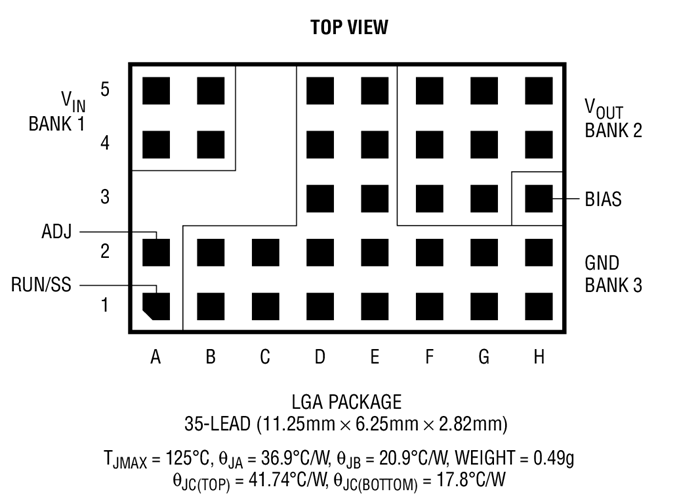

纤巧、扁平 (11.25mm x 6.25mm x 2.82mm) 的表面贴装型 LGA 封装

特性

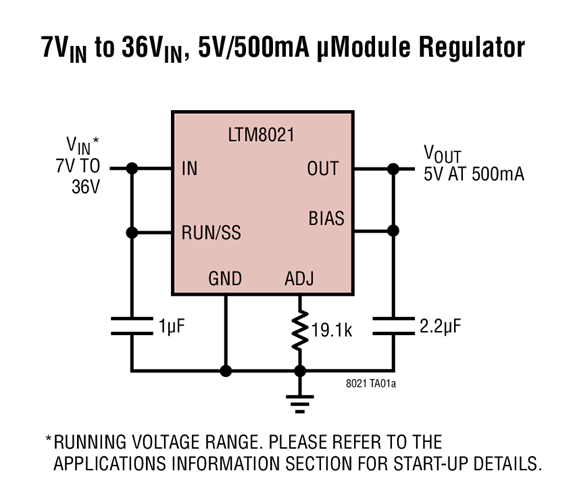

LTM^®8021 是一款 36V_IN、500mA、降压型 DC/DC μModule^®。封装中内置了开关控制器、功率开关、电感器以及所有的支持元件。LTM8021 可在 3V 至 36V 的输入电压范围内运作，支持 0.8V 至 5V 的输出电压范围 (由单个电阻设定)。仅需采用一个输出和大容量输入电容器便可实现完整的设计。

由于采用了扁平的封装 (高度 2.82mm)，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。仅需一个电阻和电容便可对一个内置软起动定时器进行调节。

LTM8021 采用耐热性能增强型的紧凑 (11.25mm x 6.25mm)、扁平 (高度 2.82mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8021 符合 RoHS 标准。
