TI德州仪器 LT3468 产品介绍

2026-04-14 0次

说明

高度集成型 IC 缩减了解决方案尺寸
采用小型变压器：
- 5.8mm x 5.8mm x 3mm

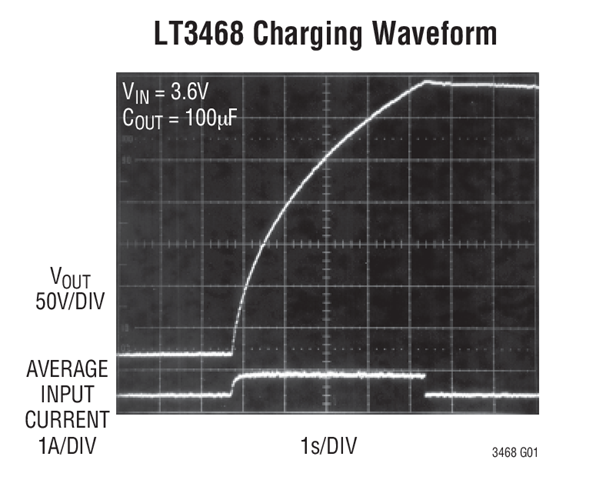

快速照相闪光灯充电时间：
- LT3468 为 4.6s (0V 至 320V，100μF，V_IN = 3.6V)
- LT3468-2 为 5.7s (0V 至 320V，100μF，V_IN = 3.6V)
- LT3468-1 为 5.5s (0V 至 320V，50μF，V_IN = 3.6V)
受控的输入电流：
- 500mA (LT3468)
- 375mA (LT3468-2)
- 225mA (LT3468-1)
支持采用单节锂离子电池或任何电压范围为 2.5V 至高达 16V 的电源工作
可调的输出电压
无需输出分压器
可为任意容量的照相闪光灯电容器充电

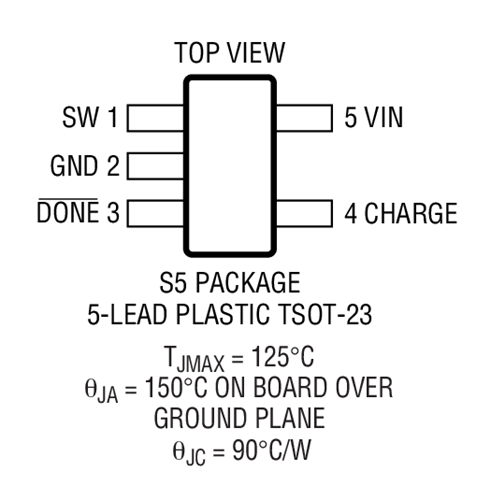

外形扁平 (高度 <1mm) 的 SOT-23 封装

特性

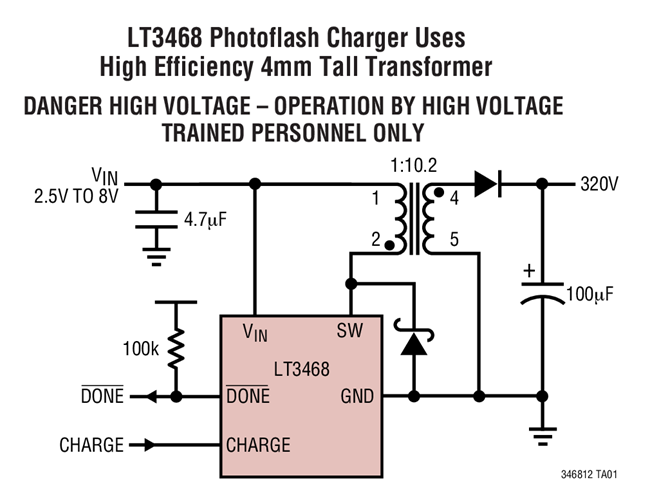

LT^®3468 / LT3468-1 / LTC3468-2 是高度集成化 IC，专为给数码相机和胶卷相机中的照相闪光灯电容器充电而设计。一种专利控制方法允许这些器件使用尺寸极小的变压器。该系列的每款器件包含一个片内高电压 NPN 电源开关。输出电压检测功能电路完全内置在器件之中，因而免除了增设任何分立式齐纳二极管或电阻器的需要。输出电压可通过简单地变更变压器的匝数比进行调节。LT3468 具有 1.4A 的主电流限值，LT3468-2 具有 1A 的电流限值，而 LT3468-1 则具有 0.7A 的电流限值。这些不同的电流限制水平产生了良好受控的 500mA (LT3468)、375mA (LT3468-2) 和 225mA (LT3468-1) 输入电流。除了电流限值不同之外，这三款器件在其他方面都是相同的。

CHARGE 引脚为用户提供了全面控制器件的能力。将 CHARGE 引脚驱动至低电平把器件置于停机模式。DONE 引脚在器件完成充电时发出指示信号。LT3468 系列器件采用外形扁平 (仅高 1mm) 的纤巧型 SOT-23 封装。
