推荐新设计使用
说明
- 高精度 ADC
- 双通道、同步采样
- IADC 20位Σ-Δ（较大程度地减少范围切换）
- VADC/TADC 20位Σ-Δ
- 可编程ADC转换速率，4 Hz至8 kHz
- 片内±5 ppm/°C基准电压源
- 电流通道
- 全差分、缓冲输入
- 可编程增益（4至512）
- ADC绝对输入范围：−200 mV至+300 mV
- 数字比较器，内置电流累加器功能
- 电压通道
- 缓冲、片内衰减器，适用于12V电池输入
- 温度通道
- 外部和片内温度传感器方案
- 微控制器
- Arm Cortex-M3 32位处理器
- 16.384 MHz精密振荡器，精度为1%（高精度）
- 串行线调试(SWD)端口支持代码下载和调试
- 通过汽车应用认证的集成式LIN收发器
- LIN 2.2兼容从机，100 kbaud快速下载选项
- SAE J2602兼容从机
- 低电磁辐射
- 高抗电磁干扰能力
- 存储器
- 96 kB可编程Flash/EE存储器(ADuCM330WFS)，ECC
- 128 kB可编程Flash/EE存储器(ADuCM331WFS)，ECC
- 10 kB SRAM，ECC
- 4 kB数据Flash/EE存储器，ECC
- Flash/EE耐久性：10,000周期
- Flash/EE保持时间：20年
- 通过SWD和LIN在线下载
- 片内外设
- SPI
- GPIO 端口
- 通用定时器
- 唤醒定时器
- 看门狗定时器
- 片内、上电复位
- 电源
- 直接由12 V电池供电
- 功耗：8 mA（典型值，16 MHz）（TA = −40°C至+115°C时）
- 低功耗监控模式
- 封装和温度范围
- 6 mm x 6 mm、32引脚LFCSP
- 额定工作温度范围：−40°C至+115°C；115°C至125°C下的附加规格
- 通过AEC-Q100汽车应用认证
- 专为ASIL能力B的ISO 26262应用而开发
特性

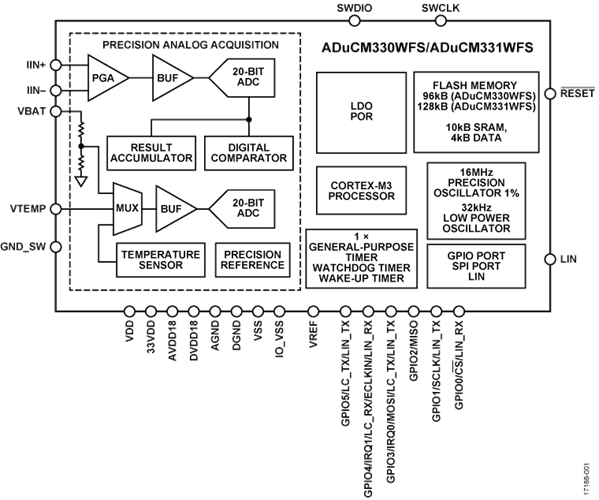

ADuCM330WFS/ADuCM331WFS是完全集成的8 kHz数据采集系统，集成了双路、高性能、多通道Σ-Δ型模数转换器(ADC)、32位Arm® Cortex™-M3处理器和闪存。ADuCM330WFS具有96 kB Flash/EE存储器，而ADuCM331WFS具有128 kB Flash/EE存储器。两个器件均集成了4 kB数据闪存。所有闪存和SRAM存储器上都提供纠错码(ECC)。
ADuCM330WFS/ADuCM331WFS为适合在12V汽车电子应用中进行电池监控的完整系统解决方案。
ADuCM330WFS/ADuCM331WFS集成了在各种工作条件下对12 V电池参数（如电池电流、电压和温度）进行精确智能监控、处理和诊断等所需的所有功能。
器件可直接从12V电池供电，从而较大程度减少了外部系统组件。片内、低压差(LDO)调节器向两个集成Σ-Δ型ADC供电。这些ADC精确测量电池电流、电压及温度以采集汽车电池的运行和充电状态参数。
这些器件通过一个片内、16.384 MHz高频振荡器提供系统时钟，该时钟通过一个可编程时钟分频器进行中继，在其中产生内核时钟工作频率。这些器件还内置一个32 kHz振荡器以实现低功耗运行。
模拟子系统由集成可编程增益放大器(PGA)的ADC组成，以便监控各种电流和电压范围。模拟子系统还集成了片内精密基准电压源。
ADuCM330WFS/ADuCM331WFS集成了一系列片内外设，可以根据应用需要通过内核软件控制进行配置。这些外设包括1个串行端口接口(SPI)串行输入/输出通信控制器、6个通用输入/输出(GPIO)引脚、1个通用定时器、1个唤醒定时器和1个看门狗定时器。更多信息请参见ADuCM330WFS/ADuCM331WFS硬件参考手册。
ADuCM330WFS/ADuCM331WFS设计用于要求低功耗工作的电池供电应用。微控制器内核可配置为普通工作模式，使得所有外设工作时总系统功耗为18.5 mA。这些器件通过直接编程控制亦可配置为许多低功耗工作模式，此时功耗小于<100 μA。
ADuCM330WFS/ADuCM331WFS包括适用于汽车环境中单线、高压通信应用的局域互连网络(LIN)物理接口。LIN收发器符合LIN 2.2和汽车工程师协会(SAE) J2602-2标准。
这些器件采用3.6 V至19 V（VDD、引脚26）的外部电源电压工作，额定温度范围为−40°C至+115°C，额外典型规格在+115°C至+125°C条件下测得。
此数据手册中的信息与芯片版本P60相关。
ADuCM330WFS/ADuCM331WFS开发用于汽车安全完整性等级能力B (ASIL B)的ISO 26262应用。ADuCM330WFS/ADuCM331WFS为具有低电磁辐射和高抗电磁干扰能力的器件。
多功能引脚名称可能仅通过相关功能来引用。
应用
- 用于汽车和轻型机动车辆的电池检测和管理
- 用于工业和医疗领域电源的铅酸电池测量
参数
类型 | 描述 |
工业自动化技术 (IAT) | 现场仪器仪表 |
汽车 | 电池管理解决方案 (BMS) |
