TI德州仪器 MAXQ617 产品介绍

2026-04-14 0次

说明

高性能、低功耗、16位RISC核心
内部12MHz振荡器，无需外部元件
1.67V至3.6V工作电压
总计33条指令简化编程
3个独立的数据指针具有自动递增/递减特性，加速数据转移
专用指针，用于直接读取程序空间
16位指令字，16位数据总线
16 x 16位通用工作寄存器
存储器特性
- 80KB闪存存储器
- 4KB数据SRAM
附加外设
- 电源失效报警
- 上电复位(POR)/掉电复位
- IR载波频率自动发生器和调制器
- IR学习放大器
- IR发送驱动器，200mA (最小)吸入电流@ 1.8V
- 2个16位、可编程定时器/计数器，带预调节和捕获/比较功能
- 一个SPI、两个I²C和一个USART端口
- 可编程看门狗定时器
- 8kHz超微功耗环型振荡器唤醒定时器
- 多达10个通用I/O
低功耗
- 停止模式下，T_A = +25°C、电源失效监测器禁止时，电流仅为0.2µA (典型值)、2.0µA (最大值)
- 工作模式下，12MHz时电流为2.0mA (典型值)

特性

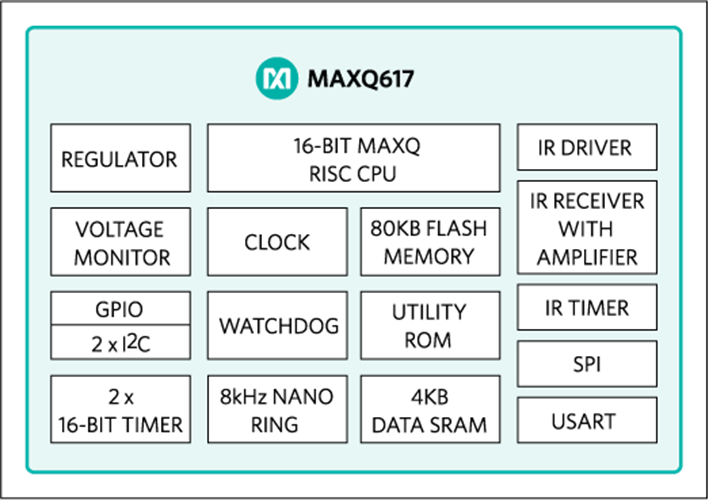

MAXQ617是一款低功耗、16位MAXQ^®微控制器，设计用于通用遥控器、消费类电子和白色家电等低功耗产品。器件结合了强大的16位RISC微控制器和集成外设，包括一个通用同步/异步收发器(USART)和一个SPI主/从、两个I²C通信接口，以及能够产生载波频率的IR模块和灵活的复用键盘控制I/O。器件内置放大器，无需外部电路驱动IR接收器引脚。

器件包含80KB闪存和4KB数据SRAM。

为实现低功耗电池供电设计，器件包括一个超低功耗停止模式(0.2µA，典型值)。该模式下，只有少数电路保持供电。唤醒源包括外部中断、电源失效中断以及定时器中断。微控制器工作在1.67V至3.6V较宽的电压范围。
