TI德州仪器 ADRF5721 产品介绍
2026-04-14
0次
说明
- 超宽带频率范围：9 kHz至40 GHz
- 衰减范围：2 dB步进至30 dB
- 低插入损耗
- 1.6 dB 至 18 GHz
- 2.0 dB 至 26 GHz
- 3.4 dB 至 40 GHz
- 衰减精度
- ±(0.1 + 1.0%) 的衰减状态，最高18 GHz
- ±(0.1 + 2.5%)的衰减状态，最高26 GHz
- ±(0.6 + 10.0%)的衰减状态，最高40 GHz
- 典型步进误差
- ±0.15 dB 至 18 GHz
- ±0.20 dB 至 26 GHz
- ±0.60 dB 至 40 GHz
- 高输入线性度
- P0.1dB插入损耗状态：30 dBm
- P0.1dB其他衰减状态：26 dBm
- IP3: 50 dBm（典型值）
- 高RF输入功率处理：26 dBm平均值，30 dBm峰值
- 相对相位中的紧凑分布
- 无低频开关杂散
- SPI和并行模式控制，CMOS/LVTTL兼容
- RF幅度建立时间（0.1 dB最终RF输出）：8.5 μs

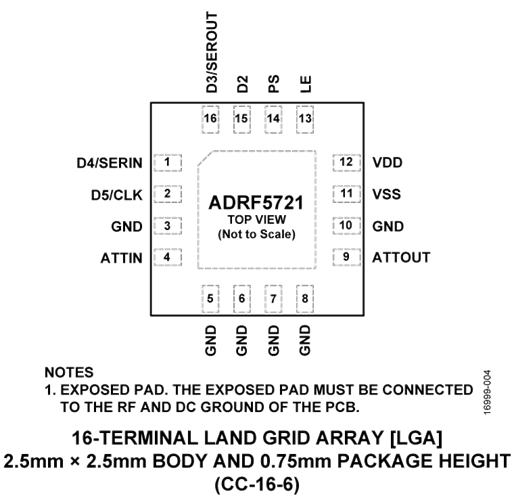

- 2.5 mm × 2.5 mm、16引脚LGA封装
- 与ADRF5731引脚兼容，快速切换版本
特性

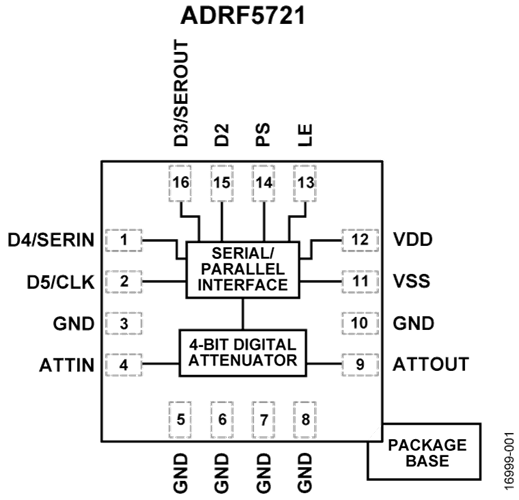

ADRF5721是一款硅、4位数字衰减器，以2 dB步长提供30 dB的衰减控制范围。
该器件的工作频率范围为9 kHz至40 GHz，提供优于3.4 dB的插入损耗。在所有状态下，ADRF5721的ATTIN端口具有26 dBm（平均值）和30 dBm（峰值）的射频(RF)输入功率处理能力。
ADRF5721需要+3.3 V和−3.3 V双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
ADRF5721与ADRF5731（快速切换版本）引脚兼容，工作频率范围为100 MHz至40 GHz。
ADRF5721 RF端口设计用于匹配50 Ω的特征阻抗。
ADRF5721采用符合RoHS标准的16引脚、2.5 mm × 2.5 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施：5G毫米波
- 军用无线电、雷达、电子对抗(ECM)
- 微波无线电和甚小孔径终端(VSAT)
