TI德州仪器 ADRF5731 产品介绍
2026-04-14
0次
说明
- 超宽带频率范围：100 MHz 至 40 GHz
- 衰减范围：2 dB 步进至 30 dB
- 低插入损耗
- 1.7 dB 至 18 GHz
- 2.2 dB 至 26 GHz
- 3.5 dB 至 40 GHz
- 衰减精度
- ±(0.1 + 2.0%)的衰减状态，最高 18 GHz
- ±(0.2 + 2.5%)的衰减状态，最高 26 GHz
- ±(0.5 + 10.0%)的衰减状态，最高 40 GHz
- 高 RF 输入功率处理：26 dBm 平均值，30 dBm 峰值
- 相对相位中的紧凑分布
- 典型步进误差
- ±0.15 dB 至 18 GHz
- ±0.20 dB 至 26 GHz
- ±0.60 dB 至 40 GHz
- 高输入线性度
- P0.1dB 插入损耗状态：30 dBm
- P0.1dB 其他衰减状态：26 dBm
- IP3：50 dBm（典型值）
- 无低频开关杂散
- SPI 和并行模式控制，CMOS/LVTTL 兼容
- RF 幅度建立时间（0.1 dB 最终 RF 输出）：230 ns

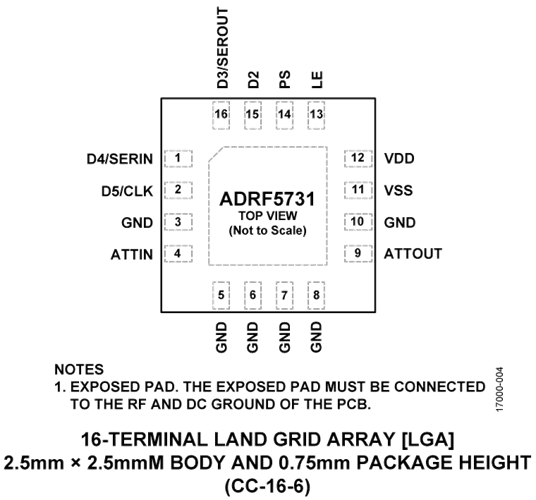

- 2.5 mm × 2.5 mm、16 引脚 LGA 封装
- 与 ADRF5721 引脚兼容，低频截止版本
特性

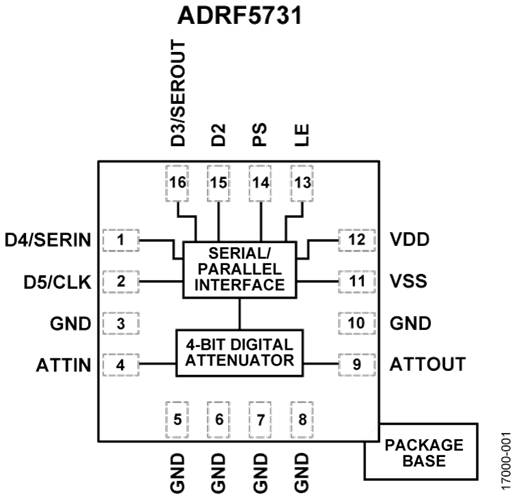

ADRF5731 是一款硅、4 位数字衰减器，以 2 dB 步长提供 30 dB 的衰减控制范围。
该器件的工作频率范围为 100 MHz 至 40 GHz，提供优于 3.5 dB 的插入损耗。在所有状态下，ADRF5720 的 ATTIN 端口具有 26 dBm（平均值）和30 dBm（峰值）的射频(RF)输入功率处理能力。
ADRF5731 需要 +3.3 V 和 −3.3 V 双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
ADRF5731 与 ADRF5721（低频截止版本）引脚兼容，工作频率范围为 9 kHz 至 40 GHz。
ADRF5731 RF 端口设计用于匹配 50 Ω 的特征阻抗。
ADRF5731 采用符合 RoHS 标准的 16 引脚、2.5 mm × 2.5 mm、基板栅格阵列(LGA)封装，工作温度范围为 −40°C 至 +105°C。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施：5G 毫米波
- 军用无线电、雷达、电子对抗(ECM)
- 微波无线电和甚小孔径终端(VSAT)
