TI德州仪器 HMC1119 产品介绍
2026-04-14
0次
说明
- 衰减范围：0.25 dB LSB步进至31.75 dB
- 低插入损耗：
- 1.1 dB（1.0 GHz时）
- 1.3 dB（2.0 GHz时）
- 典型步进误差：小于±0.1 dB
- 出色的衰减精度：小于±0.2 dB
- 低相移误差：6°相移(1.0 GHz)
- 安全状态转换
- 高线性度
- 1 dB压缩(P1dB)：31 dBm（典型值）
- 输出三阶交调截点(IP3)：54 dBm（典型值）
- RF建立时间（0.05 dB最终RF输出）：250 ns
- 单电源供电：3.3 V至5.0 V
- ESD额定值：2级（(2 kV人体模型(HBM)）

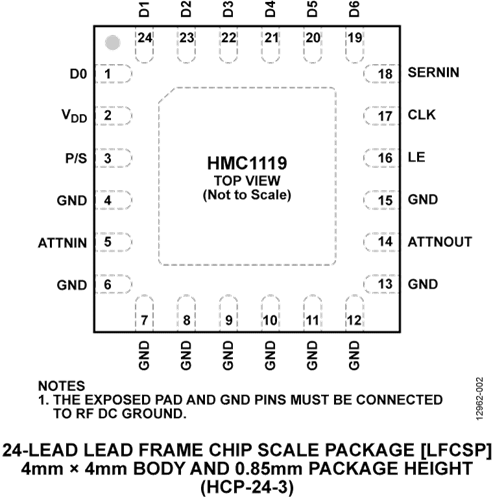

- 24引脚、4mm× 4mm LFCSP封装：16mm2
特性
HMC1119是一款宽带、高精度、7位数字衰减器，工作频率范围为0.1 GHz至6.0 GHz，以0.25 dB步长提供31.5 dB的衰减控制范围。
HMC1119采用硅工艺实现，提供超快速建立时间、低功耗和高ESD鲁棒性。该器件具有安全状态转换特性，并针对频率和温度范围内出色的步长精度和高线性度进行了优化。RF输入与输出为匹配元件。该设计为双向；因此，RF输入与输出可以互换。

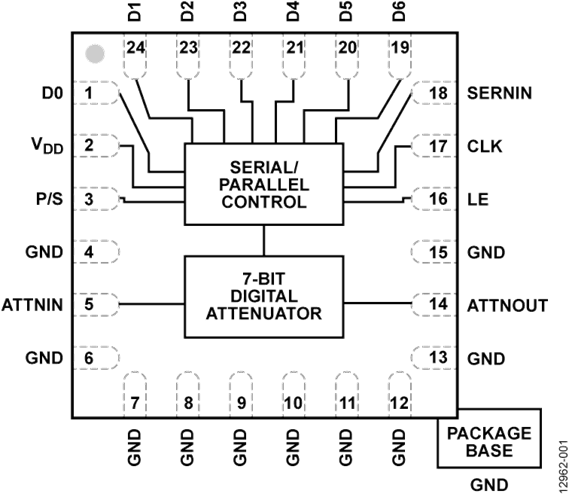

HMC1119集成了片内稳压器，具有3.3 V至5.0 V宽电源工作范围，而电气特性性能不会发生变化。HMC1119集成一个驱动器，支持对衰减器进行串行（3线式）和并行控制。
该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装。
同时提供完全填充的评估板。
应用
- 蜂窝通信基础设施
- 微波无线电和甚小孔径终端(VSAT)
- 测试设备和传感器
- IF和RF设计
