TI德州仪器 HMC1122 产品介绍
2026-04-14
0次
说明
- 衰减范围：0.5 dB LSB步进至31.5 dB
- 低插入损耗
- 1.1 dB（1 GHz时）
- 1.3 dB（2 GHz时）
- 典型步进误差：小于±0.1 dB
- 出色的衰减精度
- 安全状态转换
- 高线性度
- 输入0.1dB压缩(P0.1dB)：30 dBm（典型值）
- 输出三阶交调截点(IP3)：55 dBm（典型值）
- RF建立时间（0.05 dB最终RF输出）：250 ns
- 低相移误差：6° (1 GHz)
- 单电源供电：3.3 V至5 V
- ESD额定值：2级(2 kV HBM)
- 24引脚、4mm× 4mm LFCSP封装：16mm2
- 与HMC624A引脚兼容
特性
HMC1122是一款6位数字衰减器，工作频率范围为0.1 GHz至6 GHz，以0.5 dB步长提供31.5 dB的衰减控制范围。
HMC1122采用硅工艺实现，提供超快速建立时间、低功耗和高ESD鲁棒性。该器件具有安全状态转换特性，并针对频率和温度范围内出色的步长精度和高线性度进行了优化。RF输入与输出为匹配元件。该设计为双向；因此，RF输入与输出可以互换。
HMC1122采用3.3 V至5 V单电源供电，由于集成了片内稳压器，性能不会发生变化。

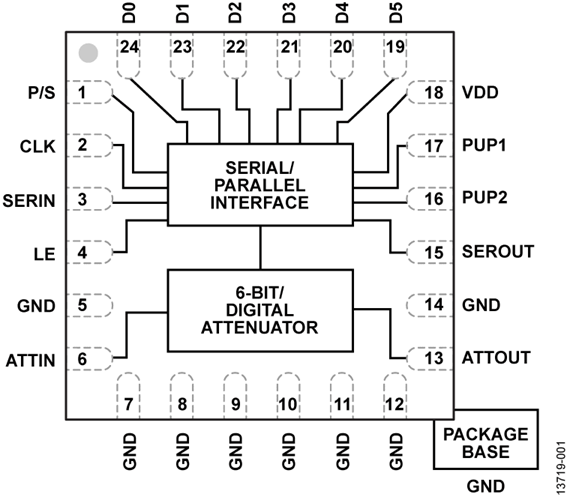

该器件集成一个驱动器，支持对衰减器进行串行和并行控制。该器件还提供用户可选上电状态和串行输出端口，可级联其他串行控制元件。
该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装，与HMC624A引脚兼容。
同时提供完全填充的评估板。
应用
- 蜂窝通信基础设施
- 微波无线电和甚小孔径终端(VSAT)
- 测试设备和传感器
- IF和RF设计
参数
类型 | 描述 |
航空航天和防务 | 国防通讯 |
仪器仪表和测量 | RF 信号分析仪和矢量网络分析仪 |
