TI德州仪器 HMC424A-Die 产品介绍
2026-04-14
0次
说明
- 衰减范围：0.5 dB (LSB)步进至31.5 dB
- 步长误差：±0.5 dB（典型值）
- 低插入损耗：2.8 dB（典型值，4.0 GHz）
- VEE = −5 V 时具有高线性度
- 输入 P0.1dB：25 dBm（典型值）
- 输入 IP3：45 dBm（典型值）
- 高RF输入功率处理：25 dBm（最大值）
- 低相对相位：30° (6.0 GHz)
- 单电源运行：−3 V 至 −5 V
- 裸片尺寸：1.390 mm × 0.770 mm × 0.102 mm
特性

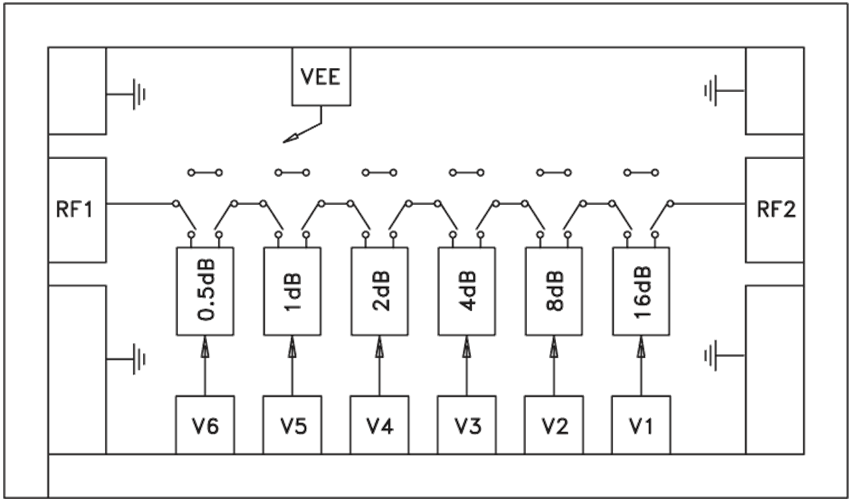

HMC424A芯片是一款宽带、6位、砷化镓(GaAs)、数字衰减器单芯片微波集成电路(MMIC)，以0.5 dB步长提供31.5 dB的衰减控制范围。
HMC424A芯片在0.1 GHz至13.0 GHz的指定频率范围内具有出色的衰减精度（±0.2 dB + 3%的衰减状态）和高输入线性度，典型插入损耗≤4.2 dB。衰减器位值为0.5 (LSB)、1 dB、2 dB、4 dB、8 dB和16 dB，总衰减为31.5 dB，典型步长误差为±0.5 dB。
该器件允许用户通过在0 V至VEE之间切换的六个并行控制输入对衰减状态进行编程设定。
HMC424A芯片采用−3 V至−5 V单个负电源供电，需要外部驱动器以便连接CMOS/晶体管对晶体管逻辑(TTL)接口。
HMC424A芯片采用符合RoHS标准的9焊盘裸片封装。
应用
- 蜂窝基础设施
- 微波无线电和甚小孔径终端(VSAT)
- 测试设备和传感器
- 中频(IF)和RF设计
- 军事与太空
