TI德州仪器 AD9864 产品介绍

2026-04-14 0次

说明

输入频率：10 MHz至300 MHz
复合输出信号带宽：6.8 kHz至270 kHz
单边带噪声系数（SSB NF）：7.5 dB
输入三阶交调截点(IIP3)：−7.0 dBm
无AGC范围最高达−34 dBm
连续AGC范围：12 dB
前端衰减器：16 dB

基带I/Q 16位（或24位）串行数字输出
LO和采样时钟频率合成器
可编程抽取系数、输出格式、AGC和频率合成器设置
370 Ω输入阻抗
电源电压：2.7 V至3.6 V
低功耗： 17 mA

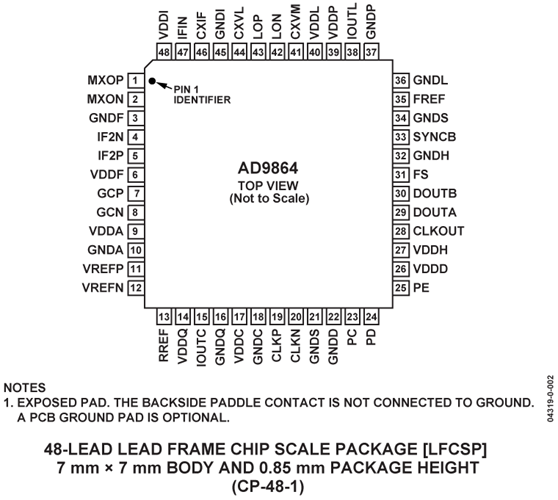

48引脚LFCSP封装

特性

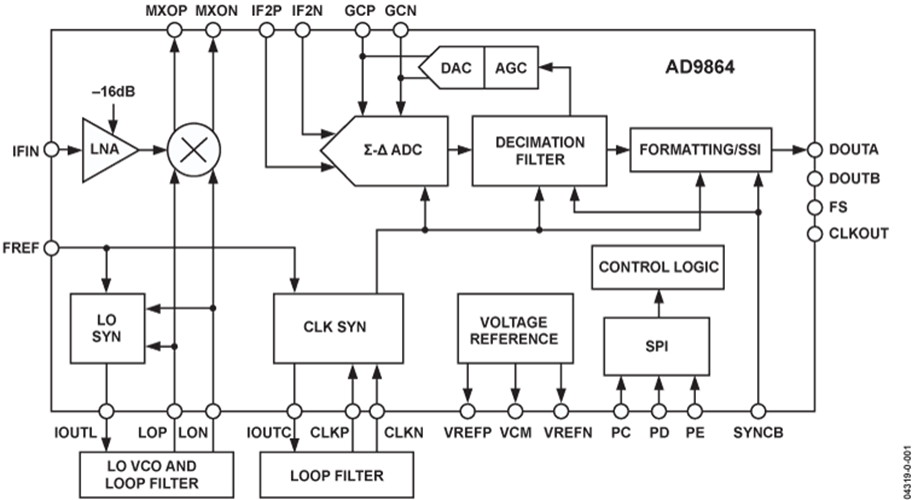

AD9864是一款通用中频子系统，可对信号带宽范围为6.8 kHz至270 kHz的低电平10 MHz至300 MHz中频输入进行数字化处理。AD9864的信号链包括一个低噪声放大器(LNA)、一个混频器、一个带通Σ-Δ型模数转换器(ADC)以及一个具有可编程抽取系数的抽取滤波器。自动增益控制(AGC)电路提供12 dB的连续增益调整。辅助模块包括时钟和LO频率合成器。

AD9864的高动态范围和带通Σ-Δ型转换器内在的抗混叠功能，使该器件能处理比目标信号强度高达95 dB的阻塞信号。此特性可以降低中频滤波要求，从而降低无线电的成本，而且还支持不同通道带宽的多模无线电，使中频滤波器具有较大的额定通道带宽。

通过SPI®端口可对AD9864的许多参数进行编程，因此该器件可针对特定应用进行优化。可编程参数包括：频率合成器分频比、AGC衰减和上升/延迟时间、接收信号强度水平、抽取系数、输出数据格式、16 dB衰减器以及所选的偏置电流。

AD9864采用48引脚LFCSP封装，以2.7 V至3.6 V单电源供电。总功耗典型值为56 mW，可通过串行接口实现省电模式。
