TI德州仪器 ADMV9623 产品介绍
2026-04-14
0次
说明

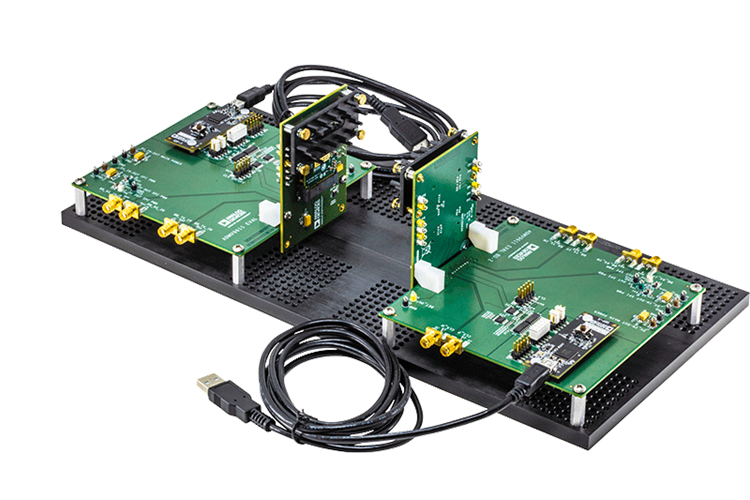

提供完整的数据手册和用户指南以及评估板套件 (ADMV9613-ADMV9623EVALZ-KIT)。请通过以下链接联系 V 频段小组。
符合 V 频段全球频率要求 集成万向环形极化天线 优化多径失真的集成高频段和低频段双工器 全双工运行 简单调幅 (AM) 机制 数据速率：100Mbps 超低时延 短链路通信距离：1cm 至 5cm 接收器频率：63.2625GHz 发射器频率：59.85GHz 发射器增益设置范围：-3dB 至 +32dB
- 集成发射器功率放大器 (PA) 功率检波器
- 接收器增益设置范围：-10dB 至 +69dB
- 射频、中频和基带增益控制
- 集成接收器和发射器频率合成器
- 集成式基准时钟
- 片内温度传感器
- DC 耦合基带输入和输出
- 3 线式数字 SPI

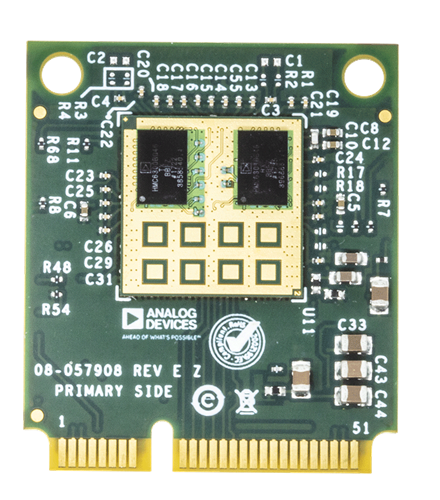

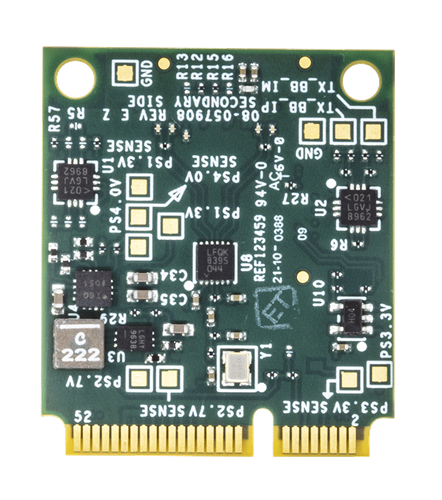

- 34.70mm x 29.89mm 的 52 端印刷电路总成 (PCA)
特性

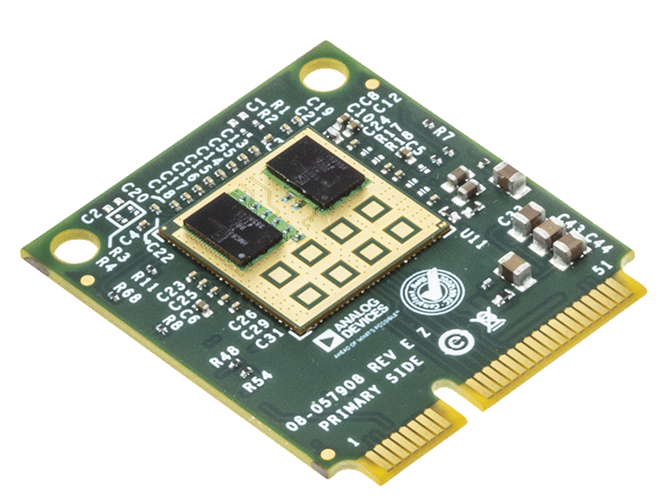

ADMV9623 是一款完整的毫米波 (mmWave) 无线连接解决方案，采用小型印刷电路板组装 (PCA) 形式。所有毫米波信号均限制在印刷电路组件，从而简化了实施方案。通过集成圆极化全向贴片天线阵列实现无线传输，支持在包括旋转在内的许多应用中进行通信。集成双工器后接天线阵列，可在电路板上的单独发射和接收路径之间进行隔离，从而减少多路径失真。接收路径集成了所有元件，可将 63.2625GHz 频率解调至基带信号。灵活的接收器增益控制可在宽范围内进行编程，以便轻松支持所需的链路预算。接收器基带输出采用直流耦合，可提供超过 500mV 的差分输出信号电平。同样，发射路径集成了所有元件，可将输入基带信号调制至 59.85GHz。发射器具有可编程增益控制以保持电平发射功率。发射基带输入采用直流耦合且具有宽共模输入范围。集成的频率合成器可在温度范围内保持出色的频率稳定性。简单的幅度调制 (AM) 方案无需外部数据转换器，支持大于 100Mbps 的位速率。单通道 5V 电压轨上集成了片上电源管理功能以便为 ADMV9623 供电。
与 ADMV9613 组合使用时，ADMV9623 可提供完整的全双工 60GHz 数据链路，支持在免许可 60GHz 工业、科学和医疗 (ISM) 频段中实现高速数据传输。
