TI德州仪器 ADMV9621 产品介绍
2026-04-14
0次
说明

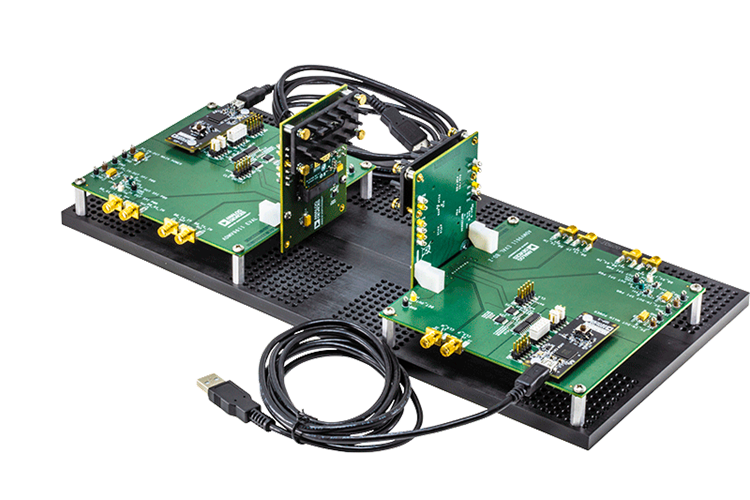

提供完整的数据手册和用户指南以及评估板套件(ADMV9611-ADMV9621EVALZ-KIT)。请通过以下链接联系V频段小组。
- 集成全向圆极化天线
- 集成高频段和低频段双工器以便改善多路径失真
- 全双工操作
- 简单的AM方案
- 数据速率：100 Mbps
- 超低时延
- 短链路通信距离：1 cm至5 cm（典型值）
- 接收器频率：63 GHz
- 发射器频率：58.0125 GHz
- 发射器增益：-3 dB至+32 dB
- 集成发射器PA功率检波器
- 接收器增益：-10 dB至+69 dB
- RF、IF和BB增益控制
- 集成接收器和发射器频率合成器
- 集成参考时钟
- 片内温度传感器
- 直流耦合基带输入和输出
- 三线式串行数字接口
- 34.70 mm × 29.89、52引脚印刷电路组件(PCA)
特性

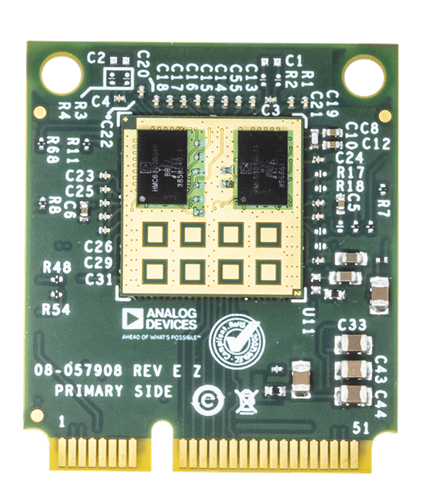

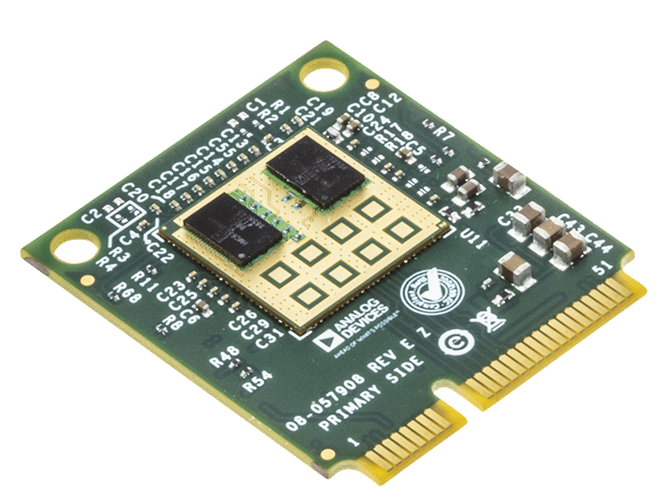

ADMV9621是一种完整的毫米波(mmWave)无线连接解决方案，采用小型印刷电路组件(PCA)格式。所有毫米波信号均限制在印刷电路组件，从而简化了实施方案。通过集成圆极化(CP)全向贴片天线阵列可实现无线传输，从而在包括旋转在内的许多应用中进行通信。集成双工器后接天线阵列，可在电路板上的单独发射和接收路径之间进行隔离，从而减少多路径失真。接收路径集成了所有元件，可将63.0 GHz频率解调至基带信号。灵活的接收器增益控制可在宽范围内进行编程，以便轻松支持所需的链路预算。接收器基带输出采用直流耦合，可提供超过500 mV的差分输出信号电平。同样，发射路径集成了所有元件，可将输入基带信号调制至58.0125 GHz。发射器具有可编程增益控制以保持电平发射功率。发射基带输入采用直流耦合且具有宽共模输入范围。集成的频率合成器可在温度范围内保持出色的频率稳定性。简单的幅度调制(AM)方案无需外部数据转换器，支持大于100 Mbps的位速率。单通道5 V电压轨上集成了片上电源管理功能以便为ADMV9621供电。
通过组合使用 ADMV9611，DMV9621提供完整的全双工60 GHz数据链路，在免许可60 GHz工业、科研和医疗(ISM)频段中实现高速数据传输。
应用
- 60 GHz短数据链路适用于工业和医疗高数据速率应用
- 高速数据适用于旋转应用，如滑环和磁共振成像系统
参数
类型 | 描述 |
工业自动化技术 (IAT) | 工业连接技术 |
