TI德州仪器 AD9986 产品介绍
2026-04-14
0次
说明
- 灵活的可重新配置无线电通用平台设计
- 高达 1.2 GHz/2.4 GHz 的发射/接收通道带宽 (4T2R)
- RFDAC/RFADC 射频频率范围高达 7.5 GHz
- 具有多芯片同步功能的片内 PLL
- 外部 RFCLK 输入选项
- 多种数字特性
- 可配置数字升频/降频转换 (DDC 和 DUC)
- 8 个细调复数 DUC 和 4 个粗调复数 DUC
- 8 个细调复数 DDC 和 4 个粗调复数 DDC，2 个独立
- 每个 DUC/DDC 48 位 NCO
- 可编程 192 抽头 PFIR 滤波器，用于接收均衡
- 支持通过 GPIO 加载的 4 种不同的配置文件设置
- 接收 AGC 支持
- 用于快速 AGC 控制，具有低延迟的快速检测
- 用于缓慢 AGC 控制的信号监控器
- 专用 AGC 支持引脚
- 发射 DPD 支持
- 每个发送数据路径的可编程延迟和增益
- DPD 观察路径的粗调 DDC 延迟调整
- 可配置数字升频/降频转换 (DDC 和 DUC)
- 辅助特性
- 功率放大器下游保护电路
- 片内温度监控单元
- 支持不同用户配置的可编程 GPIO 引脚
- 具有可选分频比的 ADC 时钟驱动器
- TDD 省电选项和共享 ADC
- SERDES JESD204B/JESD204C 接口，16 个通道，速率高达 24.75 Gbps
- 每个 DAC 和 ADC 8 个通道
- 与最大 15.5 Gbps 的通道速率兼容的 JESD204B
- 与最大 24.75 Gbps 的通道速率兼容的 JESD204C
- 支持实数或复数数字数据（8、12、16 或 24 位）

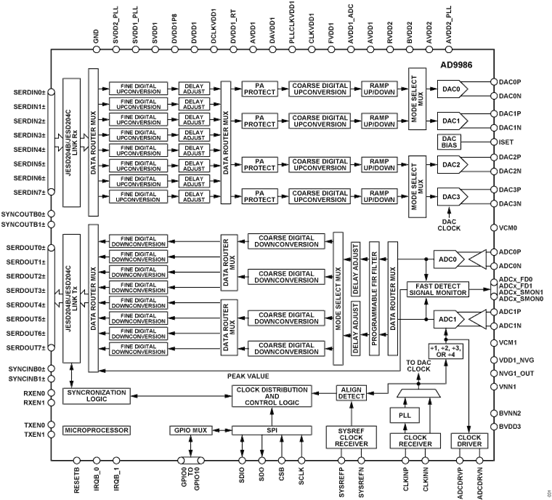

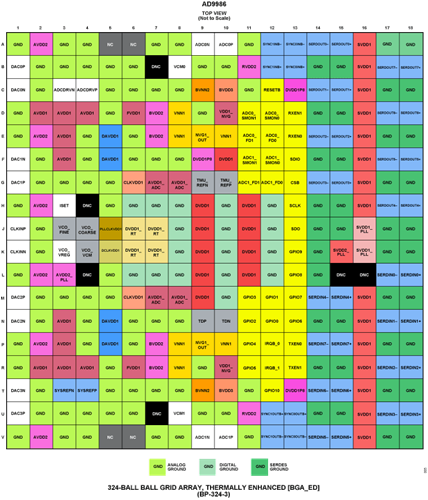

- 15毫米××15毫米、324 球 BGA，间距 0.8 毫米
特性
AD9986是一款高度集成的器件，搭载16位、12 GSPS最大采样速率的RF数模转换器(DAC)内核，以及12位、6 GSPS采样速率的RF模数转换器(ADC)内核。AD9986支持四个发射器通道和两个接收器通道，采用四个发射器、两个接收器(4T2R)配置。AD9986非常适合数字预失真观测接收器路径需要宽带宽的2天线和4天线发射器应用。AD9986在单通道模式下支持高达6 GSPS的复数发送和接收数据速率。发送和接收路径支持的最大无线电信道带宽分别为1.2 GHz和2.4 GHz (4T2R)。AD9986具有16通道24.75 Gbps JESD204C或15.5 Gbps JESD204B串行数据端口、片内时钟倍频器和数字信号处理功能，适合多频段直接至RF射频应用。
应用
- 无线通信基础设施
- W-CDMA、LTE、LTE-A、大规模MIMO
- 微波点对点、E频段和5G毫米波
- 宽带通信系统
- DOCSIS 3.1和4.0 CMTS
- 通信测试与测量系统
参数
类型 | 描述 |
通信 | 5G毫米波无线通信 |
