TI德州仪器 MAX2223 产品介绍

2026-04-14 0次

说明

工作频率范围：925MHz至2175MHz
单芯片压控振荡器
- 低相位噪声：-97dBc/Hz（10kHz时）
- 无需校准
高动态范围：-75dBm至0dBm
支持1GHz射频带宽
+3.3V±5%单电源
低功耗待机模式
多调谐器应用的地址引脚
差分I/Q接口
I²C兼容双线式串行接口
小巧的5mm x 5mm 28引脚TQFN封装

特性

MAX2223低成本、直接变频调谐器IC专为卫星机顶盒和小型卫星地面站(VSAT)应用而设计。该器件使用宽带I/Q下变频器将来自LNB的卫星信号直接转换为基带信号。工作频率范围从925MHz扩展到2175MHz。

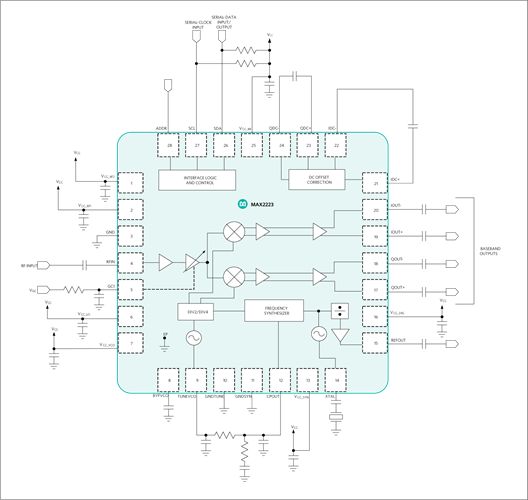

该器件包括一个LNA和一个RF可变增益放大器、I和Q下变频混频器以及基带放大器。RF可变增益放大器提供超过70dB的增益控制范围。该器件支持1GHz的射频带宽。

该器件包括单片式VCO，以及一个完整的小数N分频频率合成器。此外，还提供了一个片上晶体振荡器和一个缓冲输出，用于驱动额外的调谐器和解调器。频率合成器编程和器件配置通过双线式串行接口完成。该IC具有VCO自动选择(VAS)功能，可自动选择合适的VCO。对于多调谐器应用，该器件可配置为具有两个双线接口地址之一。还可使用低功耗待机模式，此时信号路径关闭，同时基准振荡器、数字接口和缓冲电路保持活动状态，从而提供了一种降低单调谐器和多调谐器应用功耗的方法。

只需少量无源元件即可构成完整的宽带卫星调谐器DVB-S2射频前端解决方案。该调谐器采用超小型5mm x 5mm、28引脚TQFN封装。

应用
