说明

特性

ADRV9010是一款高度集成的射频(RF)捷变收发器，提供四个独立控制的发射器、用于监测每个发射器通道的专用观测接收器输入、四个独立控制的接收器、集成式频率合成器和数字信号处理功能，形成了完整的收发器解决方案。该器件提供蜂窝基础设施应用所需的较高无线电性能和低功耗，例如基于TDD的小型蜂窝基站无线电，宏3G/4G/5G TDD系统和基于TDD的大规模多入/多出(MIMO)基站。ADRV9010BBCZ工作频率范围为650 MHz至3800 MHz，涵盖大部分特许执照和免执照蜂窝频段。ADRV9010BBCZ-A的工作频率范围为650 MHz至6000 MHz。

接收器子系统由四个独立的宽带宽、直接变频接收器组成，具有出色的动态范围。四个独立的发射器采用创新的直接变频调制器，可实现高调制精度和极低噪声。ADRV9010器件还包括两个宽带宽时间共享观测路径接收器，每个接收器具有两路输入，用于监测发射器输出。

完整的收发器子系统包括自动和手动衰减控制、直流失调校正、正交误差校正(QEC)和数字滤波功能，因此数字基带中不再需要这些功能。它还集成了其他辅助功能，例如模数转换器(ADC)、数模转换器(DAC)，以及用于提供各种数字控制选项的通用输入/输出(GPIO)。

为了实现较高的RF性能水平，该收发器包含五个完全集成的锁相环(PLL)。两个PLL为发射器和接收器信号路径提供高性能、低功耗的小数N分频RF频率合成。还有一个完全集成的PLL，支持观测接收器的独立本振(LO)模式。另一个PLL生成转换器和数字电路所需的时钟，第五个PLL则为串行数据接口提供时钟。多芯片同步机制可在多个ADRV9010芯片之间同步所有LO相位和基带时钟。该器件集成了所有压控振荡器(VCO)和环路滤波器元件，并可通过数字控制接口进行调整。

串行数据接口包括八个串行器通道和八个解串器通道。该接口支持JESD204B和JESD204C标准，能以高达16.22016 Gbps的数据速率运行。该接口还支持针对更低带宽的交错模式，从而将高速数据接口通道数降至1。它还支持固定和浮点两种数据格式。浮点格式使内部自动增益控制(AGC)对解调器器件不可见。

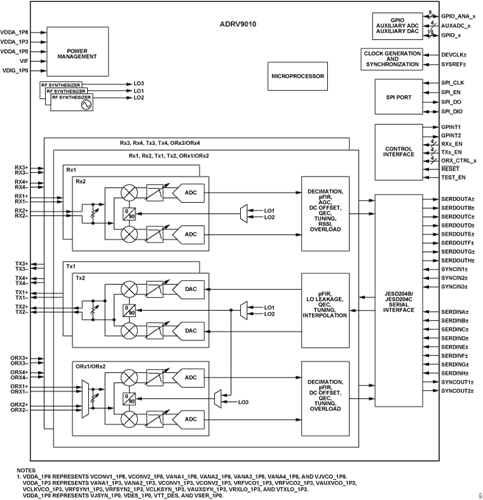

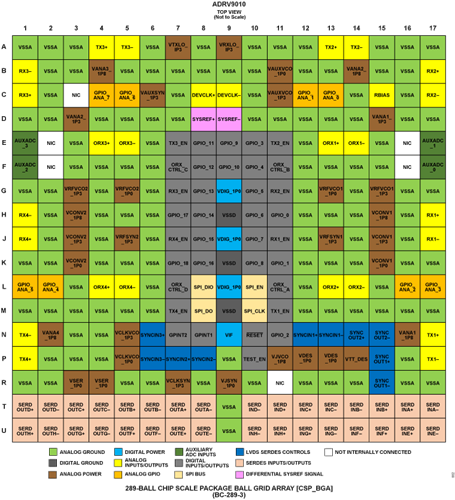

ADRV9010可以直接由1.0 V、1.3 V和1.8 V稳压器供电，并通过一个标准串行外设接口(SPI)进行控制。全面的节电模式可将正常使用情况下的功耗降至最低。ADRV9010采用14 mm × 14 mm、289引脚芯片级球栅阵列(CSP_BGA)封装。

应用

• 3G/4G/5G TDD宏蜂窝和小型蜂窝基站
• 用于先进的LTE和5G的TDD有源天线系统
