TI德州仪器 ADMV4420 产品介绍
2026-04-14
0次
说明
- RF 前端集成了 RF 巴伦和 LNA
- 双平衡有源混频器，带高动态范围 IF 放大器
- 具有低相位噪声和多核 VCO 的小数 N 频率合成器
- 采用集成 LDO 稳压器的 5 V 电源供电
- 输出 P1dB：7 dBm
- 输出 IP3：16 dBm
- 转换增益：36 dB
- 噪声指数：7 dB
- RF 输入频率范围：16.95 GHz 至 22.05 GHz
- 内部 LO 频率范围：16.75 GHz 至 21.15 GHz
- IF 频率范围：900 MHz 至 2500 MHz
- 单端 50 Ω 输入阻抗和 75 Ω IF 输出阻抗
- 可通过 4 线 SPI 编程
- 32 引脚, 5 mm × 5 mm LFCSP
特性

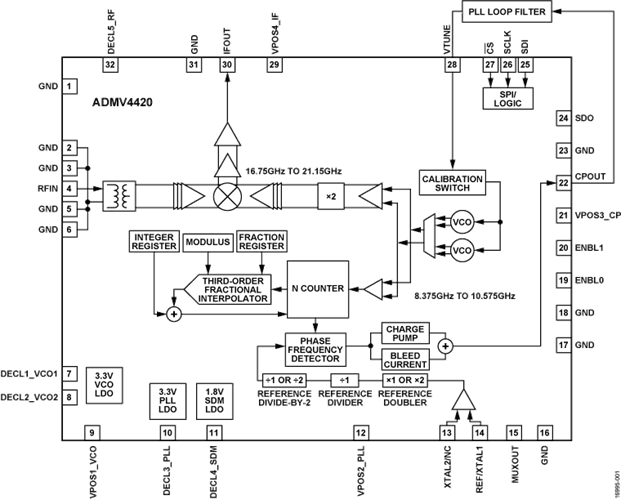

ADMV4420是一款集成小数N分频频率合成器的高度集成式双平衡有源混频器，非常适合下一代K频段卫星通信。RF前端由集成RF巴伦和低噪声放大器(LNA)组成，以实现较佳7 dB单边带噪声系数，同时将外部元件减至较少。此外，高动态范围IF输出放大器提供36 dB的标称转换增益。
集成多核压控振荡器(VCO)的低相位噪声、小数N分频锁相环(PLL)和内部2倍倍频器，为双平衡混频器生成必要的片内LO信号，而无需外部频率合成。多核VCO使用内部自动校准程序，使PLL可以选择必要设置并在约400 μs内锁定。
PLL的参考输入采用差分激励的50 MHz晶振。或者，参考输入可由外部单端50 MHz源驱动。PLL的鉴频鉴相器(PFD)比较频率最高可达50 MHz。
ADMV4420采用硅锗(SiGe)、双极性互补金属氧化物半导体(BiCMOS)工艺制造，提供符合RoHS标准的32引脚、5 mm × 5 mm LFCSP封装，带有裸露焊盘。该器件的额定温度范围为−40°C至+85°C，采用5 V电源供电。
应用
- 卫星通信
- 点对点微波通信
