说明

极低功耗、高性能、低IF收发器
完全集成的io-homecontrol^®兼容协议
自治包处理，不会干扰主机微处理器，因而可显著延长电池寿命
支持单向和双向通信
自动唤醒定时器
32位硬件定时器，16位固件定时器（总共48位）

使用外部32 kHz晶振或内部32 kHz RC振荡器
已获专利的快速建立自动频率控制(AFC)
完全集成的镜像抑制校准（正在申请专利）
数字RSSI
工作频率

通道1：868.25 MHz

通道2：868.95 MHz

通道3：869.85 MHz
欲了解更为详细的特性信息，请参阅“描述”

特性

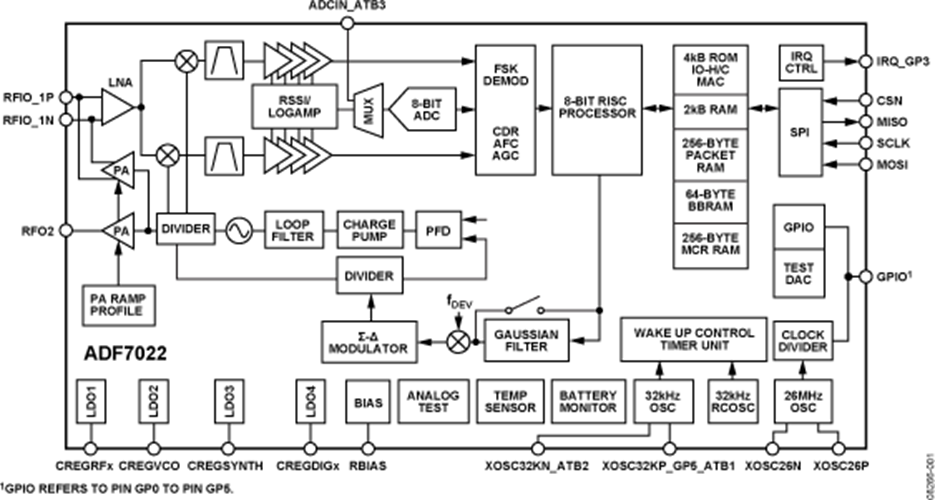

ADF7022是一款极低功耗、高性能、高集成度FSK/GFSK收发器，可在免许可的ISM频段中的868.25 MHz、868.95 MHz和869.85 MHz三个io-homecontrol^®通道工作。该器件完全符合ETSI-300-220标准，以广受欢迎的ADF7020收发器为基础，专门针对io- homecontrol^® 标准增强了数字基带特性。

ADF7022具有以下特性：

完全集成的io-homecontrol^®兼容协议，涵盖

1层、2层，以及3层的时间关键型元件

媒体访问

支持主机、从机和信标模式

自动扫描io-homecontrol通道

CRC、前同步码、开始字节的自动插入/检测

根据io-homecontrol进行UART数据编码

智能前同步码检测/包嗅探

自动过滤地址

低功耗模式

极低功耗

13 mA（接收模式）

24.1 mA（发射模式，10 dBm输出）

0.65 μA（RCO唤醒模式）

1.25 μA（XTO唤醒模式，32 kHz振荡器有效）

平均电流：65 μA（低功耗模式，每0.5秒扫描2 ms）

接收机灵敏度(10−3 BER)

−107.5 dBm（38.4 kbps FSK，20 kHz偏移）

最高13.5 dBm的可编程输出功

自动PA斜坡

两个PA均具备Tx天线分集能力

外部元件极少

集成PLL环路滤波器

内部Rx/Tx开关

集成电池监控器

片内集成8位ADC和温度传感器

高效且灵活的SPI控制接口

4条线路，用于低成本微控制器接口

灵活的Tx和Rx数据缓冲器

高效的突发模式寄存器访问

1.8 V至3.6 V电源供电

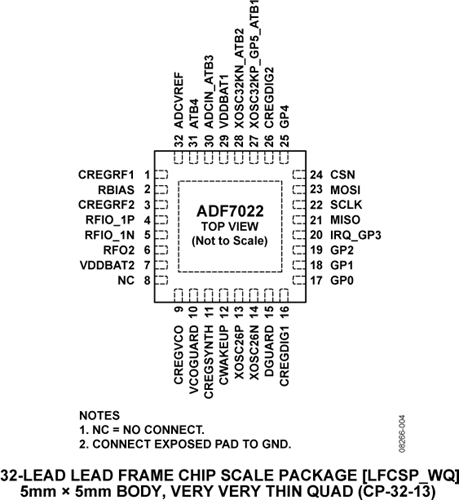

5 mm × 5 mm、32引脚LFCSP封装

应用

家庭自动化

过程和楼宇控制
