TI德州仪器 MAX2851 产品介绍
2026-04-14
0次
说明
- 5GHz、5x MIMO下行链路接收器、单通道上行链路IEEE 802.11a发送器
- 4900MHz至5900MHz工作频率范围
- 接收器内置LO
- 4.5dB Rx噪声系数
- 70dB Rx增益控制范围，具有数字可控的2dB步长
- 60dB动态范围的接收器RSSI
- RF宽带接收器RSSI
- 可编程20MHz/40MHz Rx I/Q低通通道滤波器
- -5dBm发送功率(54Mbps OFDM)
- 31dB Tx增益控制范围，具有数字可控的0.5dB步长
- Tx/Rx I/Q误差和LO泄漏检测及调节
- 可编程20MHz/40MHz Tx I/Q低通抗混叠滤波器
- 模拟复用器，用于PA功率检测
- PA通/断控制
- Σ-Δ N分数PLL，具有76Hz分辨率
- 单片低噪声VCO，相位噪声为-35dBc
- 4线SPI数字接口
- I/Q模拟基带接口
- 数字Tx/Rx模式控制
- 内置数字温度传感器读取电路
- 完整的基带接口
- 数字Tx/Rx模式控制
- +2.7V至+3.6V电源电压

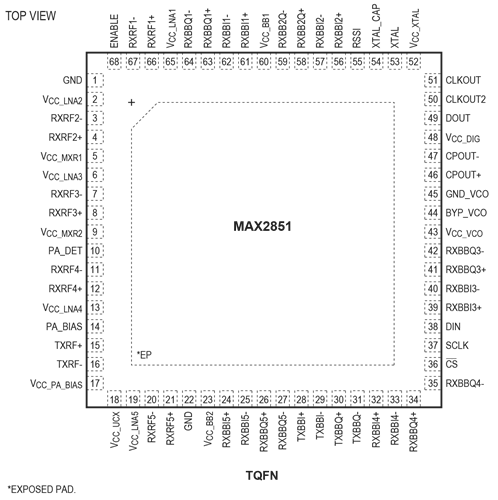

- 小尺寸、68引脚TQFN封装(10mm x 10mm)
特性
MAX2851是一款单芯片、5通道RF接收器IC，针对5GHz无线HDMI™应用设计。IC包括构建完整的5通道MIMO RF接收器所需要的全部电路以及晶体振荡器，提供完全集成的接收通道、VCO、频率合成器和基带/控制接口。器件包含具有快速建立时间的Σ-Δ RF合成器，可编程频率步长约为76Hz。该款IC还集成了片上I/Q幅度和相位误差校准电路。接收器包括通道内RSSI和RF RSSI。
器件内置滤波器，用于接收器I/Q基带信号通道选择，支持20MHz和40MHz RF通道。基带滤波和Rx信号通道经过优化，能够满足苛刻的WHDI要求。下变频器本振用于所有接收通道。
反向链路控制通道采用片上5GHz OFDM发送器，与MIMO接收器共用RF合成器和LO发生器。外部PA的动态通/断控制通过可编程精密电压实现。模拟复用器将外部PA功率检测电压切换到RSSI引脚。
MIMO接收器采用小尺寸、68引脚TQFN、无铅塑料封装，带有裸焊盘。
应用
- 5GHz波束监控接收器
- 5GHz FDD回程与WiMax™
- 5GHz MIMO接收器，支持5路数据流
- 5GHz无线HDMI (WHDI™)
