说明

+2.7V至+3.5V电源电压范围
较低IF输出省去了IF-SAW滤波器
集成FM/VHF-III带通滤波器
集成较低IF带通滤波器
Σ-Δ分数N分频合成器
+45dBc ACPR (N±1)
VHF-III频段(包括片上跟踪滤波器)典型噪声系数为2.9dB
L频段典型噪声系数为3.1dB
VHF-III频段灵敏度为-101dBm
L频段灵敏度为-101dBm
基带过载检测器控制RF AGC
快速通道扫描RSSI 5位输出
在-111dBm时，FM (S+N)/N = 26dB

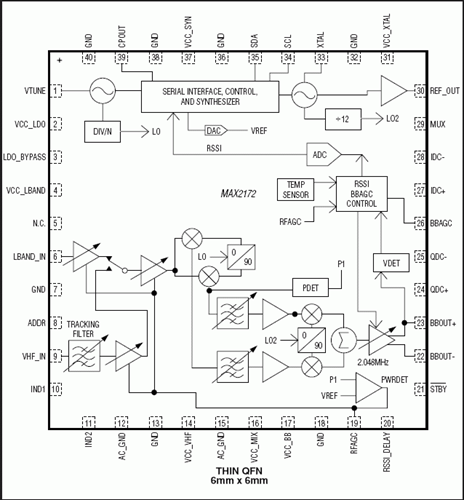

微小的6mm x 6mm薄型QFN封装

特性

MAX2172直接变频至较低IF的调谐器设计用于数字音频广播(DAB)和地面数字多媒体广播(T-DMB)，输入频率范围覆盖168MHz至240MHz (VHF-III)、1452MHz至1492MHz (L频段)和87MHz至108MHz (FM)。MAX2172具有较高的器件集成度，可实现低功耗、板载调谐器设计。直接变频至较低IF架构无需IF-SAW滤波器即可提供中心频率为2.048MHz、输出至解调器的基带信号。

MAX2172具有一路与晶振同频率的缓冲输出基准时钟。

在OFDM系统中，强信号邻信道的1kHz相位噪声灵敏度和宽带相位噪声灵敏度可能会带来问题，该器件通过集成一个Σ-Δ分数N分频合成器，可优化此应用中的近载波及宽带相位噪声性能。

MAX2172提供带裸焊盘的40引脚薄型QFN封装(6mm x 6mm)。在-40°C至+85°C扩展级温度范围内保证其电气特性。
