MAX7034

量产

315MHz/434MHz ASK超外差接收器

TI德州仪器 MAX7034 产品介绍

2026-04-14 0次

说明

优化于315MHz或433.92MHz频段
采用+5.0V单电源供电
可选择的镜频抑制中心频率
可选择x64或x32 f_LO/f_XTAL比
低工作电流(< 6.7mA)
< 3.0µA的低电流关断模式，有效节省功耗
250µs启动时间
内置44dB RF镜频抑制
工作温度范围内保持极高的接收灵敏度
-40°C至+125°C工作温度范围
通过AEC-Q100资质认证

特性

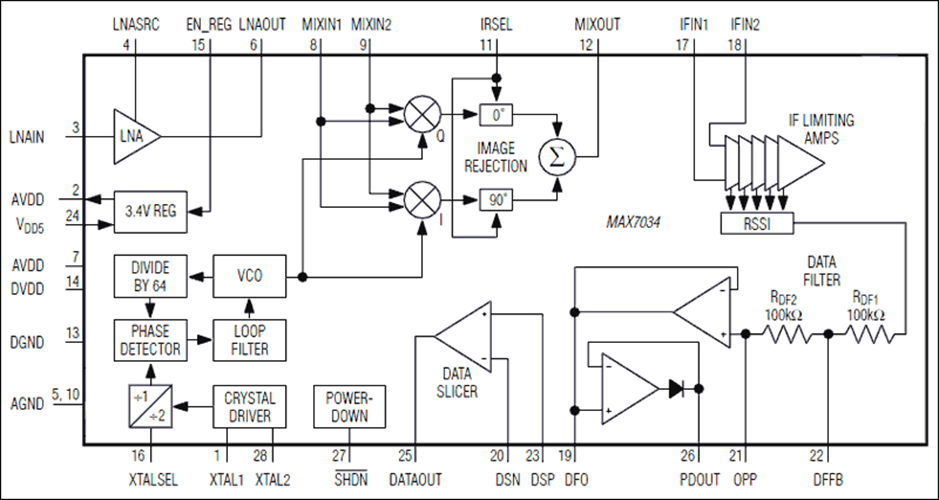

MAX7034完全集成的低功耗CMOS超外差接收机是接收300MHz至450MHz频段(包含通用的315MHz和433.92MHz频率)幅移键控(ASK)数据的理想选择。这款接收机的RF灵敏度为-114dBm。MAX7034使用极少的外部元件并具有低电流关断模式，非常适合对成本和功耗要求苛刻的应用，如汽车和消费类电子。MAX7034包括一个低噪声放大器(LNA)、全差分镜频抑制混频器、带有压控振荡器(VCO)的片内锁相环(PLL)、带有接收信号强度指示(RSSI)的10.7MHz IF限幅放大器和一个模拟基带数据恢复电路。

MAX7034采用28引脚(9.7mm x 4.4mm) TSSOP封装，工作于汽车级温度范围(-40°C至+125°C)。
