TI德州仪器 MAX2831 产品介绍
2026-04-14
0次
说明
- 工作于2.4GHz至2.5GHz ISM波段
- IEEE 802.11g/b兼容(54Mbps OFDM与11Mbps CCK)
- 完整的RF收发器、PA、以及晶体振荡器(MAX2831)
- 同类收发器的性能最佳
- 62mA接收器电流
- 2.6dB Rx噪声系数
- -76dBm Rx灵敏度(54Mbps OFDM)
- 无需I/Q校准
- 0.1dB/0.35° I/Q Rx增益/相位失衡
- 33dB RF和62dB基带增益控制范围
- 每个RF增益设置60dB范围模拟RSSI
- 快速Rx I/Q DC失调建立时间
- 可编程基带低通滤波器
- 20位Σ-Δ N分频PLL，具有小于20Hz步进
- 数字可调谐晶振
- +18.5dBm发送功率(5.6% EVM，带54Mbps OFDM)
- 31dB Tx增益控制范围
- 集成功率检测器(MAX2831)
- 串行或并行增益控制接口
- 小于40dB Tx边带抑制，无需校准
- Tx/Rx I/Q误码检测
特性

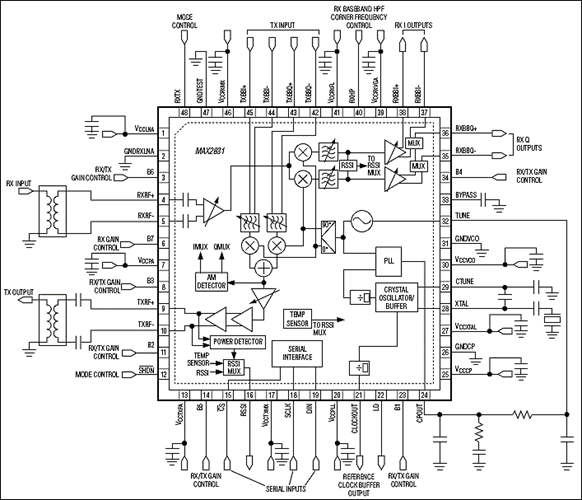

MAX2831/MAX2832直接变频、零IF RF收发器是专为2.4GHz至2.5GHz 802.11g/b WLAN应用设计的。MAX2831完全集成了实现RF收发器所需的全部电路，可提供包括RF功率放大器(PA)、RF至基带接收通路、基带至RF发射通路、VCO、频率合成器、晶体振荡器、以及基带/控制接口。MAX2832集成了除了PA以外的其它相同功能的模块。两个器件均包括具有快速建立时间的Σ-Δ RF合成器，具有小于20Hz的频率步长和数字可调谐的晶体振荡器，允许使用低成本的晶体。器件还集成了片上直流失调补偿以及I/Q误码和载波泄漏检测电路。仅需一个RF带通滤波器(BPF)、晶体、RF开关、以及少量的无源器件即可用于构建完整的802.11g/b WLAN RF前端方案。
MAX2831/MAX2832在片上集成了单个滤波器，可同时用于接收器和发送器，完全无需外部SAW滤波器。基带滤波器经过了优化，可以满足IEEE 802.11g标准，专有的turbo模式可支持高达40MHz的通道带宽。该系列器件适用于全部802.11g OFDM数据速率(6Mbps至54Mbps)，以及802.11b的QPSK和CCK数据速率(1Mbps至11Mbps)。IC采用小尺寸，48引脚TQFN封装，大小仅为7mm x 7mm x 0.8mm。
应用
- 通用2.4GHz ISM无线装置
- Wi-Fi、PDA、VoIP及蜂窝手机
- 无线扬声器与耳机
