TI德州仪器 ADF7012 产品介绍
2026-04-14
0次
说明
- 单芯片低功耗UHF发射机
- 工作频率：75 MHz至1 GHz
- 利用小数N分频PLL实现多通道操作
- 工作电压：2.3 V至3.6 V
- 片上调节器
- 可编程输出功率
-16 dBm至+14 dBm，步进为0.4 dB - 数据速率：DC至179.2 kbps
- 低功耗
21 mA（868 MHz、10 dBm）
17 mA（433 MHz、10 dBm）
10 mA（315 MHz、0dBm） - 可编程低电池电压指示

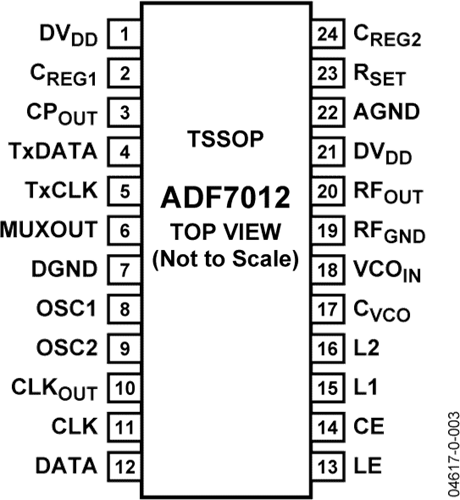

- 24引脚TSSOP
特性

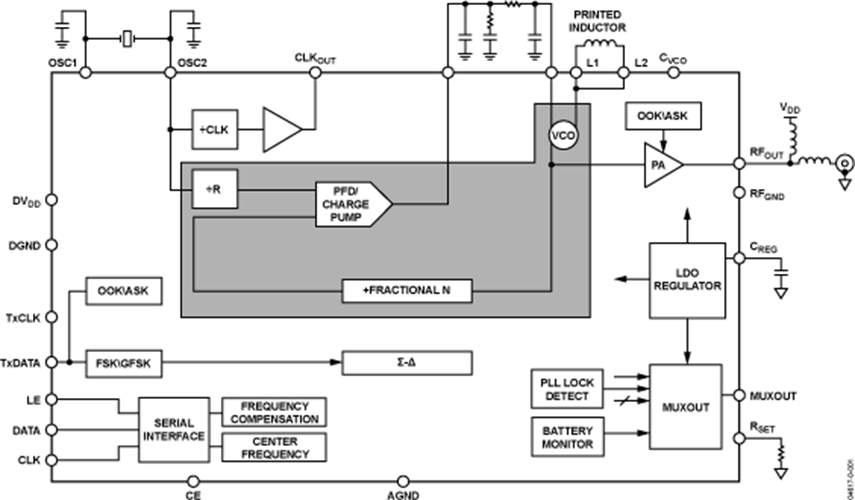

ADF7012是一款低功耗ASK/FSK/GFSK UHF发射机，设计用于短程无线设备(SRD)。输出功率、输出通道、偏移频率和调制类型均可通过4个32位寄存器编程设置。
利用小数N分频和带有外部电感的VCO，用户可以选择50 MHz至1 GHz频段内的频率。小数N分频PLL具有快速锁定时间特性，因此ADF7012适合快速跳频系统。精密频率偏移和PLL相位噪声性能也有助于窄带操作。
有五种不同的调制方案可供选择： 二进制频移键控(FSK)，高斯频移键控 (GFSK)， 二进制开关键控(OOK)，高斯开关键控(GOOK)以及幅移键控(ASK)。补偿寄存器允许输出以小于1 ppm的步进移动，从而可以对基准晶体中的频率误差进行间接补偿。
寄存器通过一个简单的三线式接口进行控制。在省电模式下，该器件的典型静态电流低于0.1 μA。
