说明

全波段工作
- MAX2828：4.9GHz至5.875GHz (802.11a)
- MAX2829：2.4GHz至2.5GHz和4.9GHz至5.875GHz (802.11a/b/g)
同类收发器性能最佳
- 54Mbps速率时，-75dBm Rx灵敏度(802.11g)
- -46dB (802.11g)/-51dB (802.11a) Tx边带抑制
- 1.5% (802.11g)和2% (802.11a) Tx EVM
- -100dBc/Hz (802.11g)/-95dBc/Hz (802.11a) LO相位噪声
- 可编程基带低通滤波器
- 3线串行接口的集成PLL
- 93dB (802.11g)/97dB (802.11a)接收增益控制范围
- 200ns Rx I/Q DC建立时间
- 60dB动态范围Rx RSSI
- 30dB Tx功率控制范围
- Tx/Rx I/Q误码检测
- Tx和Rx的I/Q模拟基带接口
- 数字模式选择(Tx, Rx, 待机和关机)
- 支持串行和并行增益控制
兼容MIMO和智能天线
- 多个收发器之间相干LO相位
支持40MHz频道带宽(Turbo模式)
+2.7V至+3.6V单电源供电
1µA低功耗关断模式

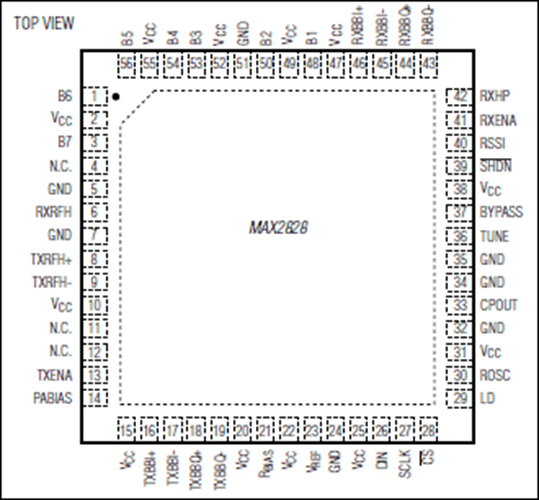

小型56引脚TQFN封装(8mm x 8mm)

特性

MAX2828/MAX2829单芯片, RF收发器IC专为OFDM 802.11 WLAN应用设计。MAX2828设计用于单波段802.11a应用，可覆盖4.9GHz至5.875GHz全波段频率范围。MAX2829设计用于双波段802.11a/g应用，可覆盖2.4GHz至2.5GHz和4.9GHz至5.875GHz的全波段频率范围。这些IC内置了实现RF收发器功能的所有电路，提供完全集成的接收通道，发送通道, VCO, 频率合成器以及基带/控制接口。只需PA, RF开关, RF带通滤波器(BPF), RF非平衡变压器和少量无源元件即可实现完整的RF前端方案。

每款IC的接收器和发射器共用一路片内滤波器，无需要外部SAW滤波器。基带滤波和Rx/Tx信号通道进行了优化设计，符合802.11a/g IEEE®标准，并可覆盖所需的全部数据速率(OFDM的6, 9, 12, 18, 24, 36, 48和54Mbps; CK/DSSS的1, 2, 5.5和11Mbps), 接收器灵敏度优于802.11a/g标准达10dB。MAX2828/MAX2829收发器采用小型56引脚，裸焊盘薄型QFN封装。
