说明

特性

ADMV1014是一款采用硅锗(SiGe)设计的宽带、微波下变频器，针对点到点微波无线电设计进行优化，工作频率范围为24 GHz至44 GHz。

该下变频器提供两种频率转换模式。该器件能够从正交解调直接变频为基带IQ输出信号，并从镜像抑制下变频为复中频输出载波频率。基带输出可采用直流耦合，或更典型的是，IQ输出将使用足够低的高通转折频率进行交流耦合，以确保充足的解调精度。SPI接口可对正交相位进行微调，使用户能够优化IQ解调性能。另一方面，可以禁用基带IQ输出，且I/Q信号可通过片内有源巴伦提供两个单端复中频输出（800至6000MHz）。用作镜像抑制下变频器时，不需要的镜像项通常会被抑制，比所需边带低25dBc。ADMV1014提供灵活的LO系统，包括LO输入频率范围高达47 GHz的频率四倍选项，以覆盖24至44GHz的RF输入范围。提供平方律功率检波器，以便监控混频器输入端上的功率电平。检波器输出可用于通过外部运算放大器误差积分器电路选项提供对RF输入可变衰减器的闭环控制。

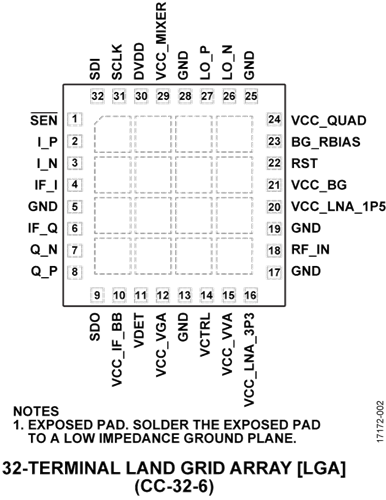

ADMV1014下变频器采用紧凑的散热增强型、5 mm × 5 mm倒装芯片CSP封装。ADMV1014工作壳温范围为−40°C至+85°C。

应用

• 点对点微波无线电
• 雷达、电子战系统
• 仪器仪表、自动测试设备(ATE)
