说明

特性

ADRF6780是一款采用硅锗(SiGe)设计的宽带、微波上变频器，针对点到点微波无线电设计进行优化，工作频率范围为5.9 GHz至23.6 GHz。

该上变频器提供两种频率转换模式。该器件能够从基带I/Q输入信号直接变频为射频(RF)，也能够从实中频(IF)输入载波频率单边带(SSB)上变频。基带输入为高阻态，通常采用100 Ω差分后部端接电阻接进行片外端接。可禁用基带I/Q输入路径，并将0.8 GHz至3.5 GHz范围内的任何调制实IF信号馈入IF输入路径且上变频为5.9 GHz至23.6 GHz，同时抑制典型优于25 dBc的无用边带。串行端口接口(SPI)支持正交相位调整的调节，以实现较佳边带抑制性能。此外，SPI接口在无需功率监控时可关断输出功率检测器以便降低功耗。

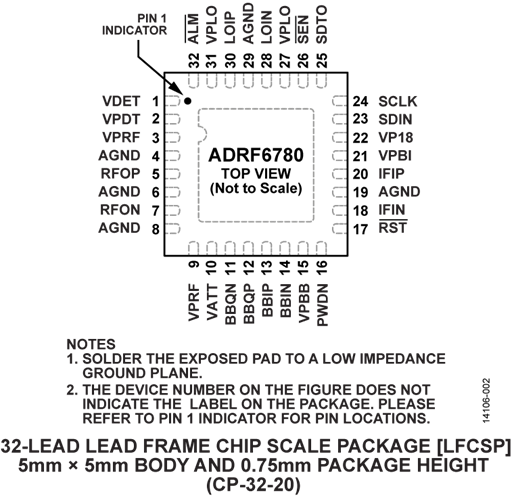

ADRF6780上变频器采用紧凑的散热增强型、5 mm × 5 mm LFCSP封装。ADRF6780工作温度范围为−40°C至+85°C。

应用

• 点对点微波无线电
• 雷达、电子战系统
• 仪器仪表、自动测试设备(ATE)

参数
