TI德州仪器 LTC5588-1 产品介绍

2026-04-14 0次

说明

频率范围：200MHz 至 6000MHz
输出 IP3：
- 在 2140MHz 的典型值为 +31dBm (未校准)
- 典型值为 +35dBm (用户优化)

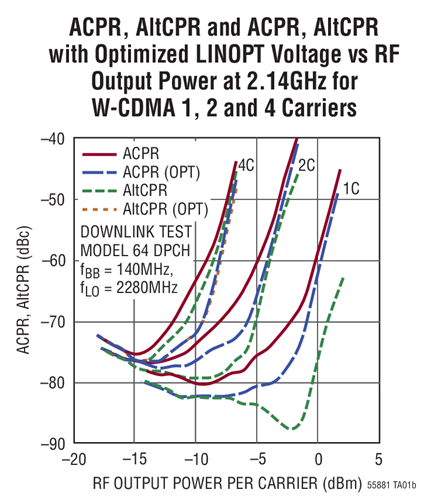

单引脚校准以优化 OIP3
低输出噪声层 (在 6MHz 偏移)：
- 无 RF：-160.6dBm/Hz
- P_OUT = 5dBm：-155.5dBm/Hz
集成 LO 缓冲器和 LO 正交相位发生器
高阻抗 DC 接口至基带输入 (具 0.5V 共模电压)
50Ω 单端 LO 和 RF 端口
3.3V 工作电压
快速关断 / 接通：10ns / 17ns

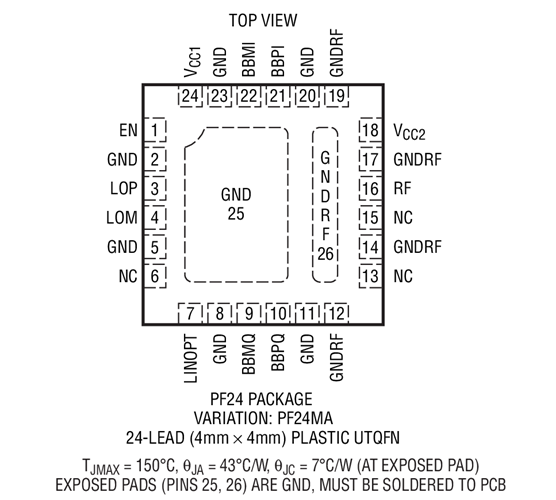

24 引脚 4mm x 4mm UTQFN 封装

特性

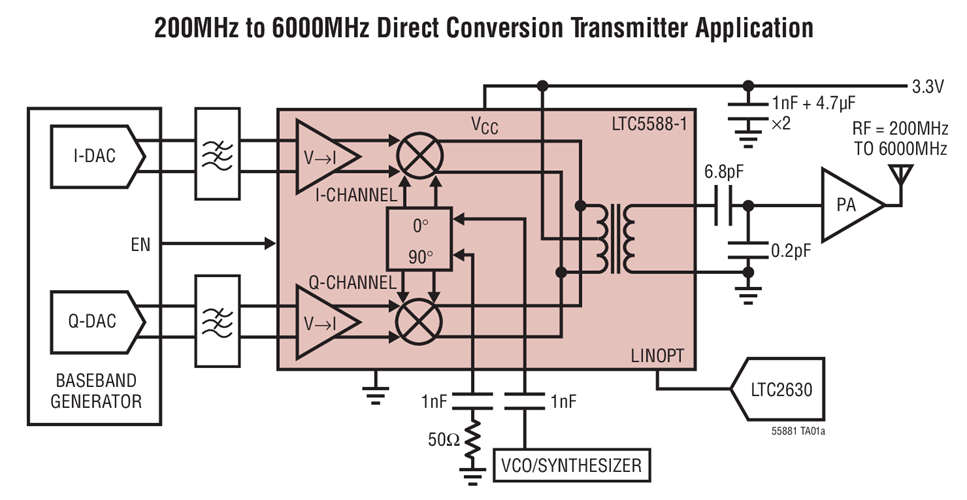

LTC^®5588-1 是一款专为高性能无线应用而设计的直接转换 I/Q 调制器。它采用差分基带 I 和 Q 信号实现了一个 RF 信号的直接调制。该器件支持 LTE、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA、WiMAX 和其他通信标准。通过给 I 和 Q 输入施加 90° 移相信号，也可以将其配置为一个镜频抑制上变频混频器。I/Q 基带输入负责驱动双平衡混频器。一个片内平衡-不平衡变换器用于把差分混频器信号转换为一个 50Ω 单端 RF 输出。4 个平衡 I 和 Q 基带输入端口与一个 0.5V 共模电压电平进行 DC 耦合。LO 路径包括一个具单端或差分输入的 LO 缓冲器和精准正交发生器，以驱动混频器。电源电压范围为 3.15V 至 3.45V。可以将一个外部电压施加至 LINOPT 引脚，旨在进一步改善三阶线性性能。可采用片内热敏电阻来完成准确的温度相关校准。
