ADL5382

推荐新设计使用

700 ~ 2700 MHz 正交解调器

TI德州仪器 ADL5382 产品介绍
2026-04-14 0次

说明


  • I/Q解调器
  • RF工作频率范围:
    700 MHz至2700MHz
  • IIP3:+30 dBm
  • IIP2:+60dBm
  • 输入P1dB:+13dBm
  • 噪声系数:14 dB (900MHz)
  • 电压转换增益:5dB
  • 正交解调精度
    相位精度:<0.5°
    幅度平衡:<0.25 dB
  • LO输入:–10至+5 dBm
  • 解调带宽:约500 MHz
  • I/Q以2Vpk驱动200Ω负载
  • 可编程功耗


特性

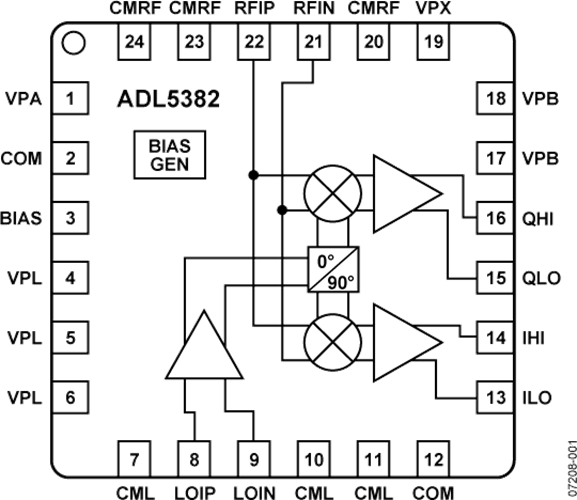

ADL5382是一款宽带正交I/Q解调器,涵盖从700 MHz2.7 GHzRF输入频率范围。在900 MHz时,其噪声系数(NF)14 dBIP1dB14.7 dBm,三阶交调截点(IIP3)33.5 dBm;具有出色的动态范围,适合要求苛刻的基础设施直接变频应用。差分RF输入提供功能良好的50 Ω宽带输入阻抗,最好采用1:1巴伦驱动以实现较佳性能。

解调精度非常出色,幅度平衡和相位平衡分别约为0.05 dB0.2°。解调相内(I)和正交(Q)差分输出经过完全缓冲,提供约4 dB的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。

完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于-65 dBcIQ输出端的差分直流失调电压典型值小于10 mV。这些因素使该器件具有60 dBm以上的出色IIP2特性。

ADL5382采用4.75 V5.25 V单电源供电。可利用从BIAS引脚连接至地的外部电阻来调节电源电流。ADL5382采用ADI公司先进的硅-锗双极性工艺制造,提供24引脚、exposed padLFCSP封装。额定温度范围为−40°C+85°C

应用

  • QAM/QPSK解调器
  • W-CDMA/CDMA/CDMA2000/GSM
  • 点对(多)点无线电
  • WiMax
  •

    Data Sheet, Rev. 0, 3/08


    参数


    类型

    描述

    通信

    无线基础设施
