TI德州仪器 ADL5375 产品介绍
2026-04-14
0次
说明
- 输出频率范围： 400 MHz至6 GHz
- 1 dB输出压缩： ≥9.4 dBm（450 MHz至4 GHz）
- 输出回损： ≤12 dB（450 MHz至4.5 GHz）
- 噪底： -160 dBm/Hz (900 MHz)
- 边带抑制： ≤−50 dBc (900 MHz)
- 载波馈通： ≤−40 dBm (900 MHz)
- IQ3dB带宽： ≥ 750 MHz
- 基带输入偏置电平
ADL5375-05： 500 mV
ADL5375-15： 1,500 mV - 单电源： 4.75 V至5.25 V

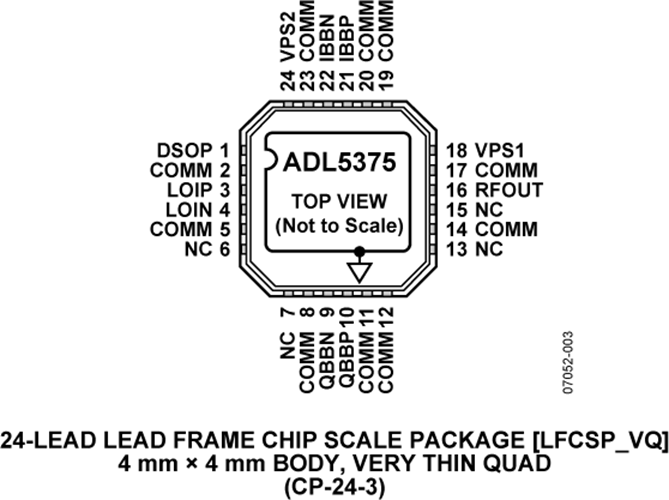

- 24引脚LFCSP_VQ封装
ADL5375-EP支持军工和航空航天应用（AQEC标准）
- 下载 ADL5375-EP数据手册 (pdf)
- 扩展温度范围： −55 ℃至+105 ℃
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12649 DSCC图纸号
特性
ADL5375是一款宽带正交调制器，工作频率范围：400 MHz ～ 6 GHz。 其出众的相位精度与幅度平衡非常适合于通信系统中的高性能的中频或射频调制。
该器件具有宽基带带宽，以及输出增益平坦度，在450 MHz至3.8 GHz范围内其变动幅度不超过1 dB。 这些特性以及不超过−14 dB的宽带输出回损，使得ADL5375成为宽带零IF或低IF至RF应用、宽带数字预失真发射机和多频段无线电设计的理想选择。

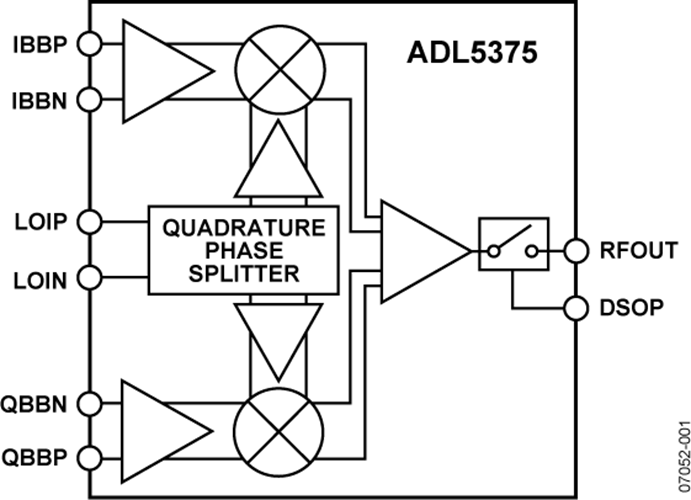

ADL5375可接收双路差分基带输入和一个单端LO。 它产生单端50 Ω输出。 该产品的两个版本分别提供500 mV (ADL5375-05) 和1500 mV (ADL5375-15) 的输入基带偏置电平。
ADL5375采用先进的硅-锗双极性工艺制造。 提供24引脚、裸露焊盘、无铅LFCSP_VQ封装。 额定温度范围为−40 ℃至+85 ℃。 提供一款无铅评估板。
应用
- 蜂窝通信系统
GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA - WiMAX/宽带无线接入系统
- 卫星调制解调器
